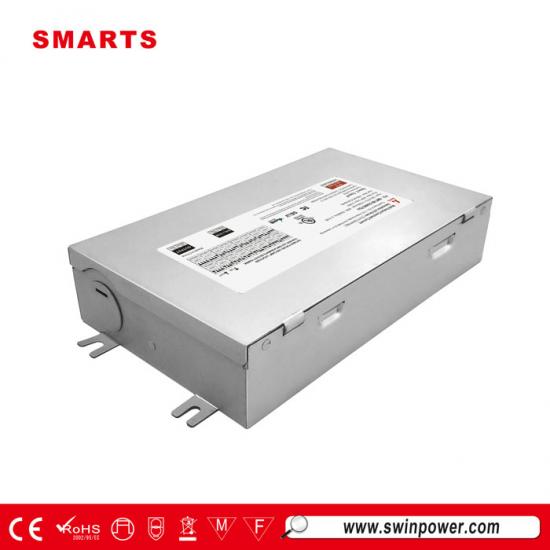

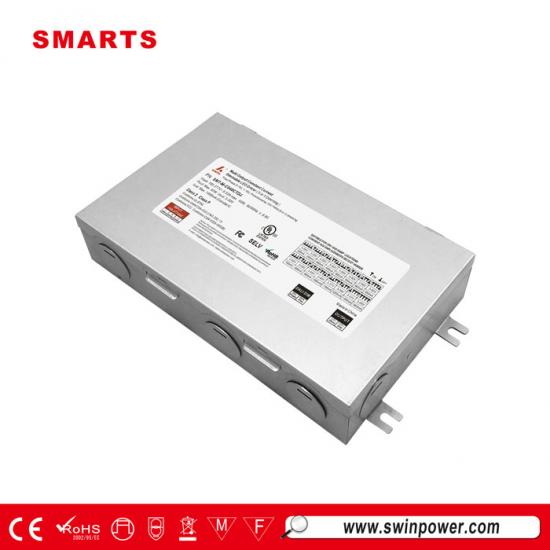

triac & 0 10v dimbare constante stroom 40W 300MA-1400MA led driver 100 277vac

triac & 0 10v dimbare constante stroom 40W 300MA-1400MA led driver 100 277vac

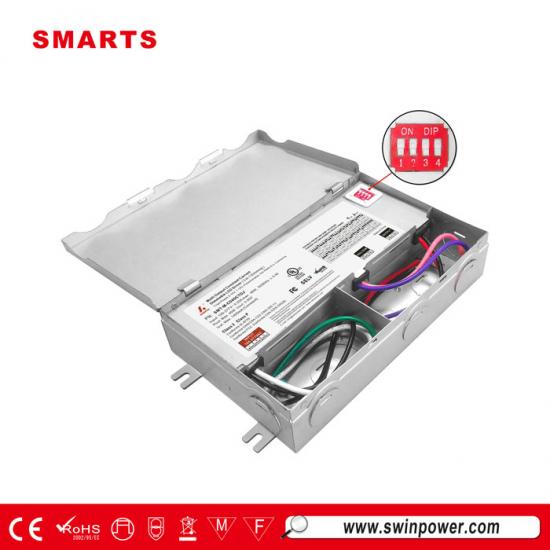

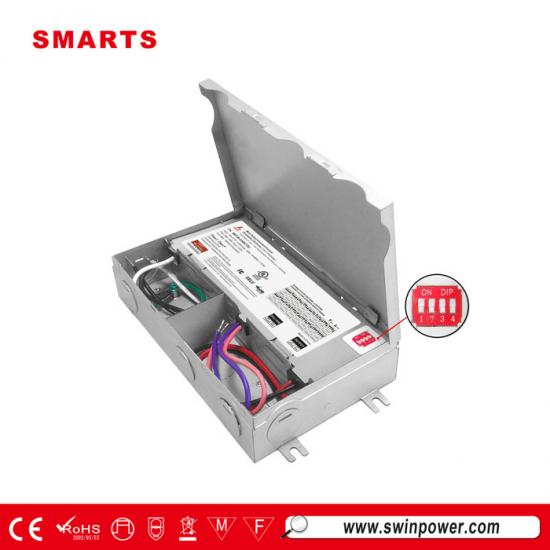

triac & 0 10v dimbaar 40W led-voeding met meerdere uitgangsstromen Ingebouwde DIP-schakelaar, instelbaar, uitgangsstroom tussen 300 en 1400 mA, schakelbaar. Dimbereik tussen 0 en 100% soepel en flikkervrij. Voldoet aan de wereldwijde regelgeving voor veiligheidsverlichting, heeft UL-certificering behaald en wordt voornamelijk verkocht in Noord-Amerika.

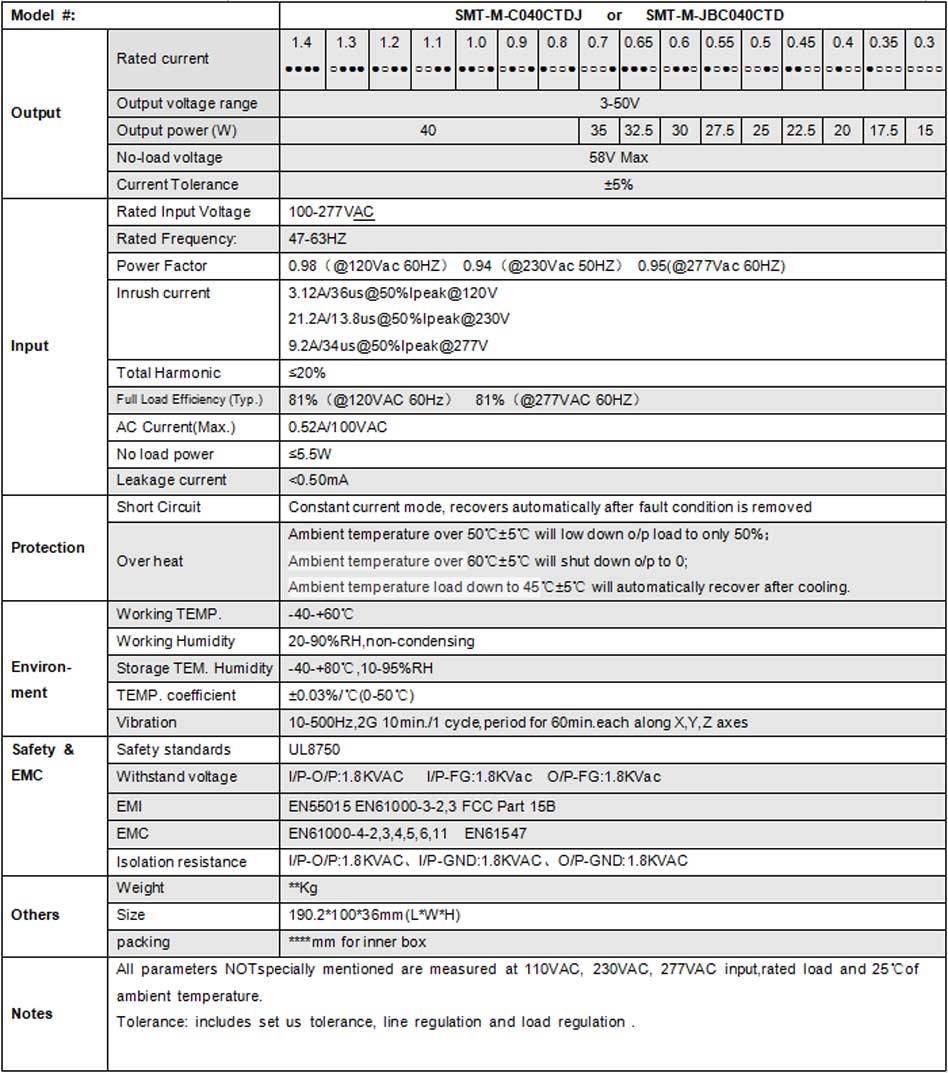

Specificatie

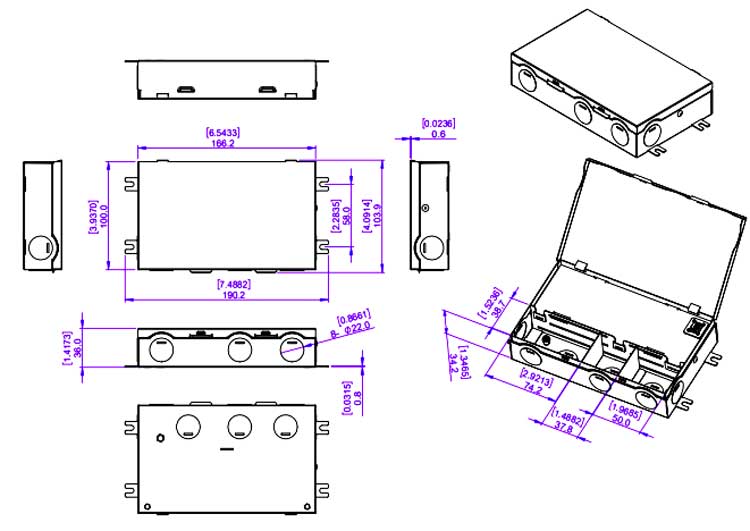

Mechanische specificatie

Invoer klemmen "Zwart" en "Wit" voor aansluiting op AC L en N.

Uitgang LED SEC uitgang Positief (LED+), uitgang negatief (LED-). Aangesloten op LED licht .

Uitgangsklemmen DIM (+) naar 0/1-10V dimmersignaal(+ ) , DIM (-) wit verbinding maken met 0/1-10V dimmersignaal (-)

Sluit “DIM-“ NIET aan op “LED-“ , “ DIM+ " naar “ LED+ " , of een andere onjuiste verbinding.

Opmerking: Zorg ervoor dat u deze correct aansluit, anders functioneert uw product niet goed en kan het beschadigd raken.

Dimfunctie

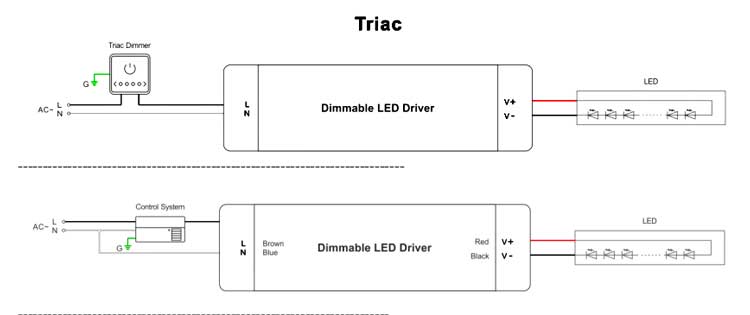

TRIAC/Fase-afsnijding dimmen

1. Het constante uitgangsstroomniveau kan worden aangepast via de ingangsaansluiting van de AC-faselijn (L) door een triac-dimmer aan te sluiten.

2. Meestal passend bij zowel de voorrand als de achterrand.

3. Probeer een dimmer met een klein vermogen te gebruiken, die over een groter dimbereik beschikt. Bij een dimmer met een hoog vermogen is het moeilijk om de uitgangsstroom op nul te krijgen.

4. Probeer dimmers te gebruiken met een vermogen dat minimaal 2 keer zo groot is als het uitgangsvermogen van de driver.
