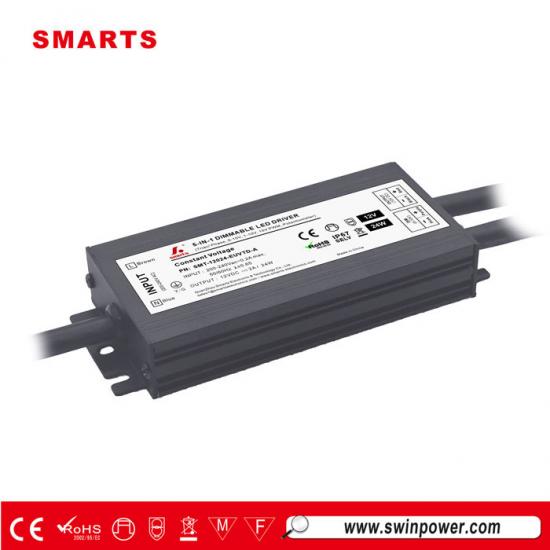

PWM-uitgang triac & 0-10V dimbare stripverlichting 24W led-driver voeding voor ledstripverlichting
triac & 0 10v dimbare led driver 24wDe gehele behuizing is beschermd door een aluminium behuizing, veilig en anti-botsing, goede warmteafvoer, eenvoudige en snelle installatie, CE-certificering, geschikt voor installatie en gebruik in LED-verlichtingsprojecten in Europa.
Specificatie
| Modelnummer | SMT-12024-EUVTD-A | SMT-24024-EUVTD-A | |
| Uitvoer | Nominaal vermogen | 24W | |
| Nominale spanning | DC12V | DC24V | |
| Nominale stroom | 2A | 1A | |
| Spanningstolerantie | ±0,5 V | ||
| Spanningsregeling | ±0,5% | ||
| Belastingregeling | ±1% | ||
| Invoer | Spanningsbereik | 200-240V | |
| Frequentiebereik | 47-63 Hz | ||
| Efficiëntie (typ.) | 80% bij 230 VAC | ||
| Vermogensfactor (typisch) | 0,65 bij 230 VAC (volledige belasting) | ||
| Wisselstroom (typ.) | 0,20A | ||
| Inschakelstroom (typ.) | <10A | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus: herstelt automatisch nadat de storing is verholpen. | |
| Overbelasting | Verlaag op intelligente wijze de uitgangsspanning, herstel automatisch of schakel opnieuw in voor herstel | ||
| Overtemperatuur | 100℃±10℃ uitschakelen o/p spanning, automatisch herstel na afkoeling. | ||
| Beschermingsklasse | I | ||
| Omgeving | Werktemperatuur | Tcase=-40℃ ~ +60℃ (zie sectie “UITGANGSBELASTING vs. TEMPERATUUR”) | |
| Werkvochtigheid | 20 ~ 95% RV niet-condenserend | ||
| Opslagtemperatuur en -vochtigheid | -40 ~ +90, 10 ~ 95% RV | ||
| Temperatuurcoëfficiënt | ±0,03%/℃ (0~50℃) | ||
| Trilling | 10-500Hz, 2G 12 minuten/cyclus, periode van 72 minuten elk langs X, Y, Z-assen | ||
| Veiligheid en EMC | Veiligheidsnormen | EN613471, EN61347-2-13 | |
| Weerstandsspanning | I/PO/P: 3 kV AC I/P-shell: 1,5 kV AC O/P-shell: 0,5 kV AC | ||
| Isolatieweerstand | I/PO/P: 100M Ohm / 500VDC / 25℃ / 70% RV | ||
| Spoedeisende Hulp | EN61000-3-2; EN61000-3-3; EN61547 | ||
| elektromagnetische velden | EN62493-2010 | ||
| Anderen | IP-classificatie | IP65 | |
| Gewicht | 0,25 kg | ||
| Maat | L128xB53xH21mm | ||
|
|
 |
 |
 |
Mechanische specificatie
MCB-aanbeveling：
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Opmerking：
1. De bovenstaande hoeveelheden led-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van de maximale omgevingstemperatuur van 50 ℃
2. De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
Dimfunctie
Gebruik van één dimfunctie ---TRIAC/fase-aansnijdingsdimmen
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsaansluiting van de AC-faselijn (L) door verbinding
een fase-/triac-dimmer of verlichtingssysteem.
2. Werken met voorwaartse fase/vooraansnijding, MLV en afsnijding/achteraansnijding, ELV, TRIAC-dimmers of lichtsysteem.
3. De minimale laadtijd is ongeveer10%
Probeer dimmers te gebruiken met een vermogen dat minimaal 1,5 keer zo groot is als het uitgangsvermogen van de driver.
Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
(De driver-ingang is aangesloten op de dimmer.)
Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
(De driver is onafhankelijk verbonden met de ingang.)
Gerelateerde producten
|

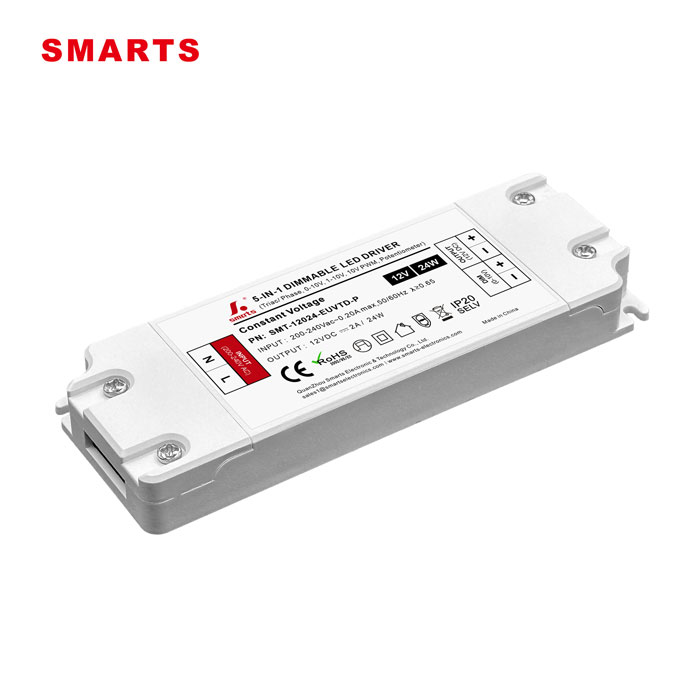

Ingangsspanningsbereik van 200-240 VAC24W TRIAC & 0-10V dimbare led-voedingKunststof behuizing, goede warmteafvoer. Geschikt voor installatie in kleine binnenruimtes, met 7 jaar garantie.
