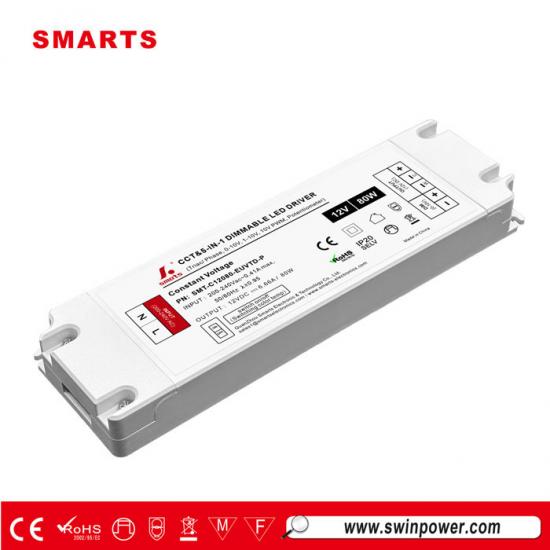

CCT 80W pwm triac & 0-10V dimbaar Kunststof behuizing IP20 led-voedingdriver voor led-verlichting
CCT-triac en 0 10 V (5 in 1) dimbare led voeding 80WPWM-uitgangsmodus: constante frequentie van 4000 Hz. De volledige behuizing is gemaakt van kunststof en waterdicht conform IP20. Dankzij de extreem lage belastingsvereisten kan het apparaat perfect werken bij een belasting van 10-100%.
Specificatie
| Modelnummer | SMT-C12080-EUVTD-P | SMT-C24080-EUVTD-P | |
| Uitvoer | Nominaal vermogen | 80W | |
| Nominale spanning | DC12V | DC24V | |
| Nominale stroom | 6.66A | 3.33A | |
| Spanningstolerantie | ±0,5 V | ||
| Spanningsregeling | ±0,5% | ||
| Belastingregeling | ±1% | ||
| Invoer | Spanningsbereik | 200-240V | |
| Frequentiebereik | 47-63 Hz | ||
| Efficiëntie (typ.) | 85% bij 230 VAC | 88% bij 230 VAC | |
| THD | THD<≤20% (@100% belasting) | ||
| Vermogensfactor (typisch) | 0,96 @ 230VAC (volledige belasting) | ||
| Wisselstroom (typ.) | 0,4A | ||
| Inschakelstroom (typ.) | <20A | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus: herstelt automatisch nadat de storing is verholpen. | |
| Overbelasting | Verlaag op intelligente wijze de uitgangsspanning, herstel automatisch of schakel opnieuw in voor herstel | ||
| Overtemperatuur | 100℃±10℃ uitschakelen o/p spanning, automatisch herstel na afkoeling. | ||
| Beschermingsklasse | II | ||
| Omgeving | Werktemperatuur | Tcase=-40℃ ~ +60℃ (zie sectie “UITGANGSBELASTING vs. TEMPERATUUR”) | |
| Werkvochtigheid | 20 ~ 95% RV niet-condenserend | ||
| Opslagtemperatuur en vochtigheid | -40 ~ +90, 10 ~ 95% RV | ||
| Temperatuurcoëfficiënt | ±0,03%/℃ (0~50℃) | ||
| Trilling | 10-500Hz, 2G 12 minuten/cyclus, periode van 72 minuten elk langs X, Y, Z-assen | ||
| Veiligheid en EMC | Veiligheidsnormen | EN613471, EN61347-2-13 | |
| Weerstandsspanning | I/PO/P: 3KVAC | ||
| Isolatieweerstand | I/PO/P: 100M Ohm / 500VDC / 25℃ / 70% RV | ||
| Spoedeisende Hulp | EN61000-3-2; EN61000-3-3; EN61547 | ||
| elektromagnetische velden | EN62493-2010 | ||
| Anderen | IP-classificatie | IP20 | |
| Gewicht | 0,3 kg | ||
| Maat | L185xB56xH19mm | ||
|
|
 |
 |
 |
Mechanische specificatie
MCB-aanbeveling：
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 6 |
| 13A | 7 | |
| 16A | 9 | |
| 20A | 12 | |
| 25A | 15 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 14 |
| 13A | 18 | |
| 16A | 22 | |
| 20A | 28 | |
| 25A | 30 | |
Opmerking：
1. De bovenstaande hoeveelheden led-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van de maximale omgevingstemperatuur van 50 ℃
2. De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
Dimfunctie
Gebruik van één dimfunctie ---TRIAC/fase-aansnijdingsdimmen
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsaansluiting van de AC-faselijn (L) door verbinding
een fase-/triac-dimmer of verlichtingssysteem.
2. Werken met voorwaartse fase/vooraansnijding, MLV en afsnijding/achteraansnijding, ELV, TRIAC-dimmers of lichtsysteem.
3. De minimale laadtijd is ongeveer10%
Probeer dimmers te gebruiken met een vermogen dat minimaal 1,5 keer zo groot is als het uitgangsvermogen van de driver.
Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
(De driver-ingang is aangesloten op de dimmer.)
Gerelateerde producten
|

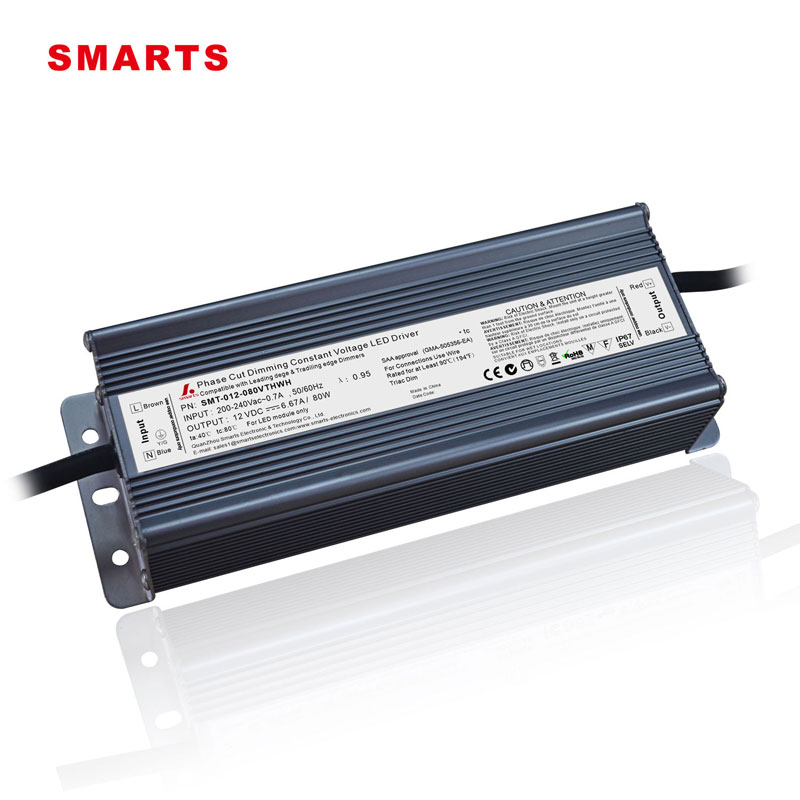

Dit80W TRIAC dimbare led-voedingheeft een aluminium behuizing, waterdichte classificatie IP67, goede warmteafvoer en eenvoudige en snelle installatie. 5 jaar garantie
Model: SMT-012-080VTHWH Ingangsspanning:200-240VAC
Dimmodus: TRIAC dimbaar
|
