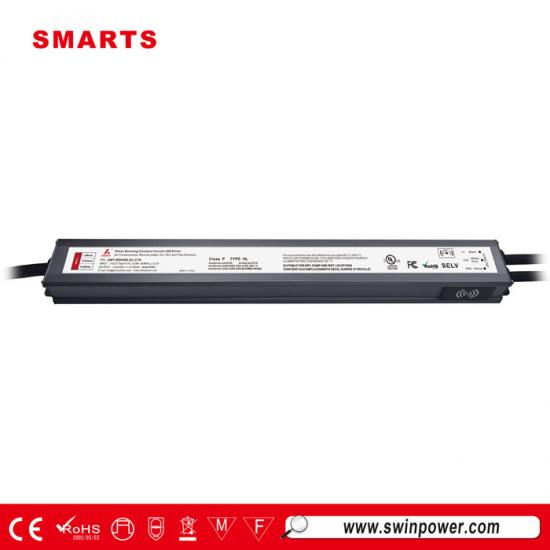

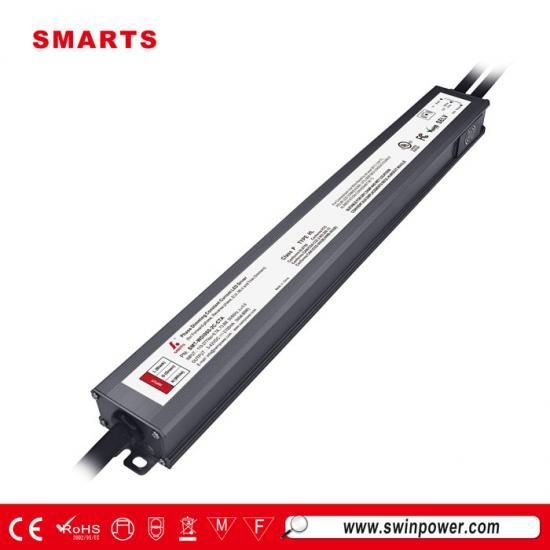

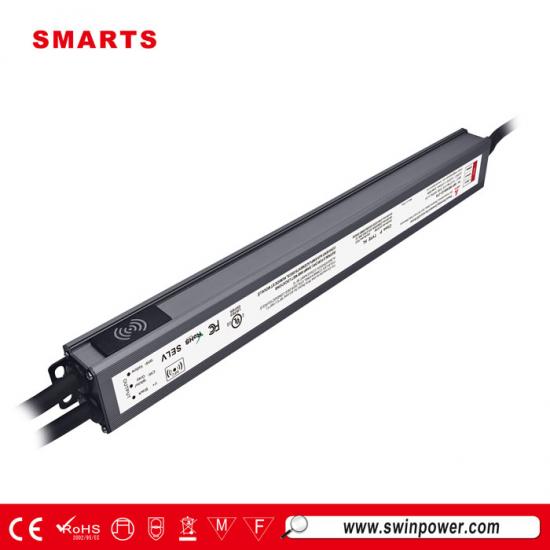

waterdichte ip67 triac dimbare constante stroom buiten led voeding 3V-42V
Dit constante stroom triac dimbare LED-voeding De lamp heeft een volledig aluminium behuizing, een rendement tot 83% en is IP67 waterdicht. Hij voldoet aan de wereldwijde regelgeving voor veiligheidsverlichting en wordt geleverd met 7 jaar garantie.
Specificatie
| Model | SMT-WDI060-2C-CTA | |
| Certificaat | UL / cUL / FCC / Klasse P / Type HL | |
| Uitvoer | DC-spanning | 3-42V |
| Huidige regelgeving | ±2% | |
| Huidige rimpel | <4% | |
| Overschrijdingsstroom | <0,1% | |
| Nominale stroom | 500-2100 mA (de uitgangsstroom kan binnen dit bereik willekeurig worden aangepast met behulp van NFC) | |
| Nominaal vermogen | 60W | |
| Invoer | Spanningsbereik | 110-277VAC |
| Frequentiebereik | 47 - 63 Hz | |
| Vermogensfactor (typisch) bij volledige belasting | >0,98@120VAC >0,92@277VAC | |
| THD(Typ.) bij volledige belasting | ≤12% bij 120 VAC ≤22% bij 277 VAC | |
| Rendement (typisch) bij volledige belasting | >82% bij 120 VAC >83% bij 277 VAC | |
| Wisselstroom (max.) | 0,7A | |
| Inschakelstroom (typ.) | 7,5A, 50%, 28us bij 120VAC; 14,5A, 50%, 60us bij 277VAC | |
| Lekstroom | <0,5 mA | |
| Bescherming | Kortsluiting | Constante stroommodus, kan automatisch herstellen na abnormale eliminatie |
| Overbelasting | ≤110% Hiccup-modus, herstelt automatisch nadat de storing is verholpen | |
| Te hoge temperatuur |
Omgevingstemperatuur boven 55℃±5℃ om de output te verminderen tot 50%;
De omgevingstemperatuur daalt tot 45℃ ±5℃ en herstelt zich automatisch; Omgevingstemperatuur boven 60℃±5℃ om de output te verminderen tot 0%; De omgevingstemperatuur daalt tot 45℃ ±5℃ en herstelt zich automatisch; |
|
| Omgeving | Werkende TEMP. | -40~+50℃ (zie onderstaande deratingcurve) |
| Werkvochtigheid | 20 - 95% RV niet-condenserend | |
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | |
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | |
| Trilling | 10~500Hz, 5G 12 minuten/cyclus, 72 minuten elk in X-, Y- en Z-as | |
| Veiligheid en EMC | Veiligheidsnormen | UL8750 CAN/CSA-C22.2 nr. 250.13 (VS); E495946 |
| Spanning weerstaan | I/PO/P: 3,75 kVac; I/P-FG: 1,88 kVac; O/P-FG: 1,88 kVac | |
| Isolatieweerstand | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RV | |
| Test op overspanningsimmuniteit | Wisselstroomnet: differentiële modus 2 kV, gemeenschappelijke modus 4 kV | |
| EMC-emissie | FCC 47 CFR Deel 15, Subdeel B (VS) | |
| Anderen | Nettogewicht | 0,5 kg |
| Dimensie | 314,7*38,5*23,6 mm (L*B*H) | |
| Verpakking | 380*295*210mm 30st /CTN | |
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij een ingangsspanning van 120 VAC, nominale belasting en een omgevingstemperatuur van 25 °C. | |
| 2. Tolerantie: omvat insteltolerantie en belastingregeling. | ||
| 3. LED-driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | ||
|
|
|
|
|
Mechanische specificatie
| Amerikaanse draadmeter | |
| LN30 | |
| Ingangsdraad | Zwart (L) Wit (N) Groen (G) (3C*18AWG) |
| Uitgangsdraad | Rood (V+) Zwart (V-) (2C*18AWG) |
| Opmerkingen: | |
Warm tip S :
Aanbevolen maximale draagstroom (A) = draaddiameter (mm) 2 ) x 10A/mm 2 .
Bijvoorbeeld: 1 mm 2 uitgangskabel, aanbevolen maximale draagstroom (A) = 1 mm 2 x 10A/mm 2 =10A
Dimmen Aansluitschema
Met behulp van één dimfunctie ---TRIAC/fase-aansnijdingsdimmer G
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsaansluiting van de AC-faselijn (L) door een fase-/triac-dimmer of verlichtingssysteem aan te sluiten.
2. Werken met voorwaartse fase-, MLV- en afwaartse fase-, ELV-, TRIAC-dimmers of lichtsystemen.
Probeer dimmers te gebruiken met een vermogen dat minimaal 2 keer zo groot is als het uitgangsvermogen van de driver.
NFC-functie:
Voor gedetailleerde informatie over de werking kunt u de handleiding van de ProNFC-app raadplegen. Deze kunt u opvragen bij de salesvertegenwoordiger van Smarts Electronics.
1. Scan onderstaande QR-code om de ProNFC APP te downloaden
Downloadmethoden voor iOS-apparaten:
＊ iOS-gebruikers kunnen downloaden via de QR-codelink (Figuur 1)
＊ Zoek in de App Store naar de appnaam ProNFC (Figuur 2)
ProNFC-app
NFC-handheld-apparaten
iOS downloaden
Android downloaden
