48W 12V 24V triac dimbare constante spanning LED-voeding driver voor LED-strips
Dit 48W Triac-dimbare LED-driver Het apparaat heeft een aluminium behuizing en een dimbereik van 0,1% tot 100%; het is geschikt voor LED-verlichting en bewegende reclameborden en wordt geleverd met een uitzonderlijk lange garantie van 7 jaar.
Specificatie
| Modelnummer | SMT-12048-EUVT-A | SMT-24048-EUVT-A | |
| Uitvoer | Nominaal vermogen | 48W | |
| Nominale spanning | DC12V | DC24V | |
| Nominale stroom | 4A | 2A | |
| Spanningstolerantie | ±0,5V | ||
| Spanningsregeling | ±0,5% | ||
| Belastingsregeling | ±1% | ||
| Invoer | Spanningsbereik | 200-240V | |
| Frequentiebereik | 47-63Hz | ||
| Efficiëntie (typ.) | 84% bij 230VAC | 85% bij 230VAC | |
| THD | THD≤20% (@100% belasting) | ||
| Arbeidsfactor (typ.) | 0,95 bij 230 VAC (volledige belasting) | ||
| Wisselstroom (typ.) | 0,25A | ||
| Inschakelstroom (typ.) | <20A | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccupmodus: herstelt automatisch zodra de storing is verholpen. | |
| Overbelasting | Verlaag op intelligente wijze de uitgangsspanning, voer automatisch herstel uit of schakel het apparaat opnieuw in om het herstelproces te starten. | ||
| Oververhitting | Bij 100℃±10℃ wordt de uitgangsspanning uitgeschakeld; deze herstelt zich automatisch na afkoeling. | ||
| Beschermingsklasse | I | ||
| Omgeving | Tijdelijke baan. | Tcase = -40℃ ~ +60℃ (Zie het gedeelte "UITGANGSBELASTING vs. TEMPERATUUR") | |
| Werkvochtigheid | 20 ~ 95% RH niet-condenserend | ||
| Opslagtemperatuur. Luchtvochtigheid | -40 ~ +90, 10 ~ 95% RH | ||
| Temperatuurcoëfficiënt | ±0,03%/℃ (0~50℃) | ||
| Trilling | 10-500Hz, 2G 12 minuten/cyclus, periode 72 minuten elk langs de X-, Y- en Z-assen | ||
| Veiligheid & EMC | Veiligheidsnormen | EN613471, EN61347-2-13 | |
| Bestand tegen spanning | I/PO/P: 3 kVAC I/P-shell: 1,5 kVAC O/P-shell: 0,5 kVAC | ||
| Isolatieweerstand | I/PO/P: 100M Ohm / 500VDC / 25℃ / 70% RH | ||
| EMS | EN61000-3-2; EN61000-3-3; EN61547 | ||
| EMF | EN62493-2010 | ||
| Anderen | IP-classificatie | IP65 | |
| Gewicht | 0,39 kg | ||
| Maat | L152xW59xH21mm | ||
|
|
|
|
|

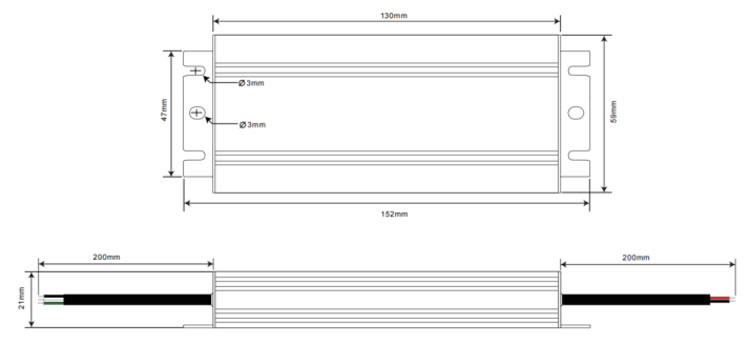

Mechanische specificatie
MCB-aanbeveling
:
| Bij een ingangsspanning van 120 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Bij een ingangsspanning van 277 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Opmerking
:
1. De bovenstaande aantallen LED-drivers die op de Type C-connector zijn aangesloten, worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 ℃.
2. De stroomonderbreker moet worden gekozen op basis van de nominale ingangsspanning, de nominale ingangsstroom, de omgevingstemperatuur en de uitschakelkarakteristiek.
Dimfunctie
Gebruikmakend van één dimfunctie ---TRIAC/fase-afsnijding
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsklem van de wisselstroomfaseleiding (L) door middel van een verbinding.
een fase-/triac-dimmer of verlichtingssysteem.
2. Werken met fasevoorwaartse/voorlooprand-, MLV- en faseachterwaartse/voorlooprand-, ELV- en TRIAC-dimmers of -lichtsystemen.
3. De minimale belading bedraagt ongeveer 1 0%
Gebruik bij voorkeur dimmers met een vermogen dat minstens 1,5 keer zo groot is als het uitgangsvermogen van de driver.
Deratingcurve ( uitgangsbelasting vs TEMP .)
1. Om de levensduur te verlengen, raadpleegt u de vermogensreductiecurve en past u het vermogen aan de temperatuur aan.
2. Houd er rekening mee dat een langdurige temperatuurstijging van LED-armaturen een toename van het stroomverbruik tot gevolg heeft.
Daarom raden we aan om de voeding zo in te stellen dat er een bepaalde hoeveelheid belasting beschikbaar is om overbelasting te voorkomen.
