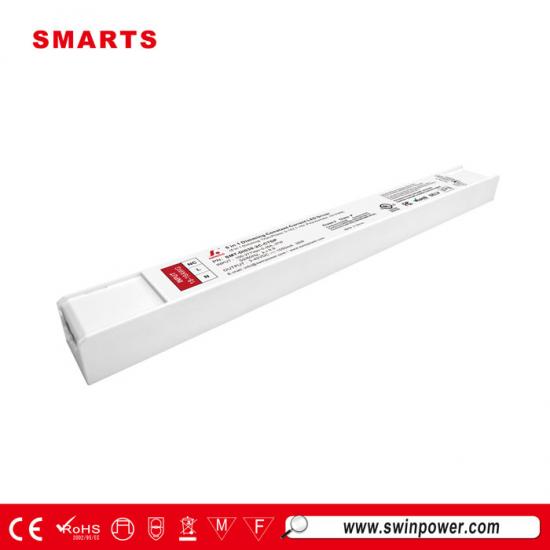

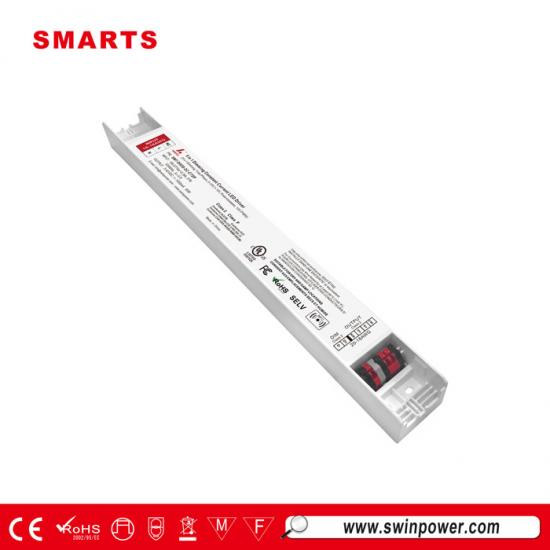

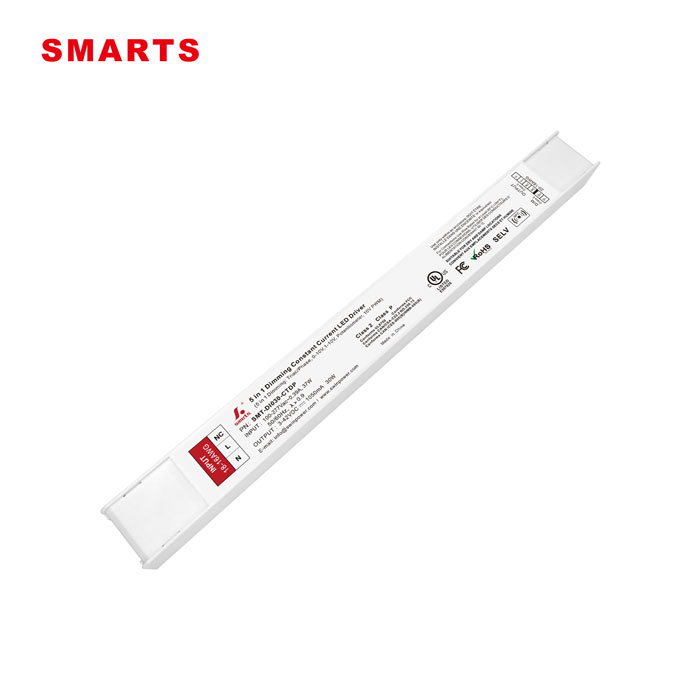

30W triac & 0-10V dimbare constante stroom 300mA-1050mA led driver voeding voor ledstrip
Dit constante stroom triac & 0-10V dimbare 30W LED-voeding Voorzien van ingebouwde actieve PFC en een rendement tot 83%. De kunststof behuizing zorgt voor een uitstekende warmteafvoer en is IP20 waterdicht, waardoor hij geschikt is voor LED-verlichtingsprojecten binnenshuis in krappe ruimtes.
Specificatie
| Model | SMT-DI030-2C-CTDP | |
| Certificaat | UL / cUL / FCC / Klasse P | |
| Uitvoer | DC-spanning | 3-42V |
| Huidige regelgeving | ±2% | |
| Huidige rimpel | <5% | |
| Overschrijdingsstroom | <0,1% | |
| Nominale stroom | 300-1050 mA (de uitgangsstroom kan binnen dit bereik willekeurig worden aangepast met behulp van NFC) | |
| Nominaal vermogen | 30W | |
| Invoer | Spanningsbereik | 100-277VAC |
| Frequentiebereik | 47 - 63 Hz | |
| Vermogensfactor (typisch) bij volledige belasting | >0,98@120VAC >0,9@277VAC | |
| THD(Typ.) bij volledige belasting | ≤14% bij 120 VAC ≤25% bij 277 VAC | |
| Rendement (typisch) bij volledige belasting | >82% bij 120 VAC >82% bij 277 VAC | |
| Wisselstroom (max.) | 0,39A | |
| Inschakelstroom (typ.) | 4,5A, 50%, 90us bij 120VAC; 10A, 50%,96us @277VAC | |
| Lekstroom | <0,5 mA | |
| Bescherming | Kortsluiting | Constante stroommodus, kan automatisch herstellen na abnormale eliminatie |
| Overbelasting | ≤110% Hiccup-modus, herstelt automatisch nadat de storing is verholpen | |
| Te hoge temperatuur |
Omgevingstemperatuur boven 55℃±5℃ om de output te verminderen tot 50%;
De omgevingstemperatuur daalt tot 45℃ ±5℃ en herstelt zich automatisch; Omgevingstemperatuur boven 60℃±5℃ om de output te verminderen tot 0%; De omgevingstemperatuur daalt tot 45℃ ±5℃ en herstelt zich automatisch; |
|
| Omgeving | Werkende TEMP. | -40~+50℃ (zie onderstaande deratingcurve) |
| Werkvochtigheid | 20 - 90% RV niet-condenserend | |
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | |
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | |
| Trilling | 10-500Hz, 2G 12 minuten/cyclus, X, Y, Z-assen elk 72 minuten | |
| Veiligheid en EMC | Veiligheidsnormen | UL8750 CAN/CSA-C22.2 nr. 250.13 (VS); E495946 |
| Spanning weerstaan | I/PO/P: 3,75 kVac | |
| Isolatieweerstand | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RV | |
| Test op overspanningsimmuniteit | Wisselstroomnet: differentiële modus 2 kV | |
| EMC-emissie | FCC 47 CFR Deel 15, Subdeel B (VS) | |
| Anderen | Nettogewicht | 0,3 kg |
| Dimensie | 324,7*34,8*24,1 mm (L*B*H) | |
| Verpakking | 340*270*195mm 50 stuks /CTN | |
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij een ingangsspanning van 120 VAC, nominale belasting en een omgevingstemperatuur van 25 °C. | |
| 2. Tolerantie: omvat insteltolerantie en belastingregeling. | ||
| 3. LED-driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | ||
|
|
|
|
|
Mechanische specificatie
| Amerikaanse draadmeter | |
| LD30 | |

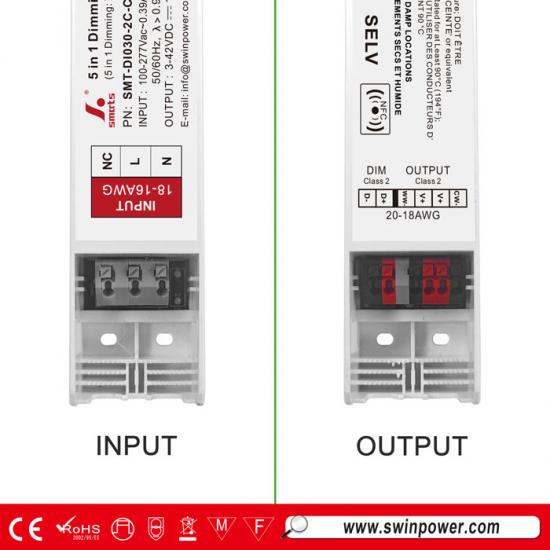

| Ingangsdraad (aansluitklem) | Kabels met een doorsnede van 18AWG kunnen worden gebruikt |
| Uitgangsdraad (aansluitklem) | Kabels met een doorsnede van 20AWG kunnen worden gebruikt |
| Dimdraad (aansluitklem) | Kabels met een doorsnede van 20AWG kunnen worden gebruikt |
| Opmerkingen: | |
Warm tip S :
Aanbevolen maximale draagstroom (A) = draaddiameter (mm) 2 ) x 10A/mm 2 .
Bijvoorbeeld: 1 mm 2 uitgangskabel, aanbevolen maximale draagstroom (A) = 1 mm 2 x 10A/mm 2 =10A
Dimmen Aansluitschema

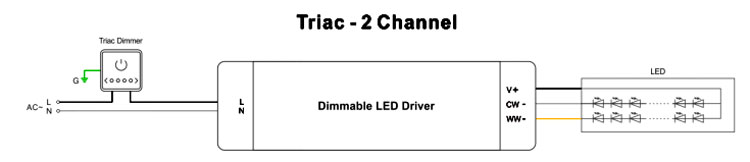

Met behulp van één dimfunctie ---TRIAC/fase-aansnijdingsdimmer G
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsaansluiting van de AC-faselijn (L) door een fase-/triac-dimmer of verlichtingssysteem aan te sluiten.
2. Werken met voorwaartse fase-, MLV- en afwaartse fase-, ELV-, TRIAC-dimmers of lichtsystemen.
Probeer dimmers te gebruiken met een vermogen dat minimaal 2 keer zo groot is als het uitgangsvermogen van de driver.

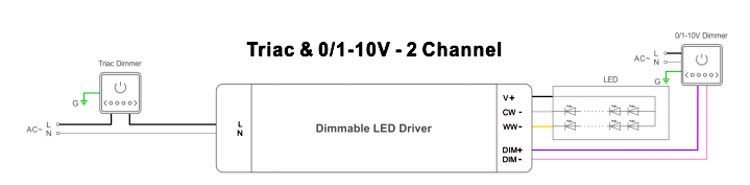

Met behulp van één dimfunctie ---TRIAC/fase-aansnijdingsdimmer G
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsaansluiting van de AC-faselijn (L) door verbinding
een fase-/triac-dimmer of verlichtingssysteem.
2. Werken met voorwaartse fase-, MLV- en afwaartse fase-, ELV-, TRIAC-dimmers of lichtsystemen.
3. Probeer dimmers te gebruiken met een vermogen dat minimaal 2 keer zo groot is als het uitgangsvermogen van de driver.

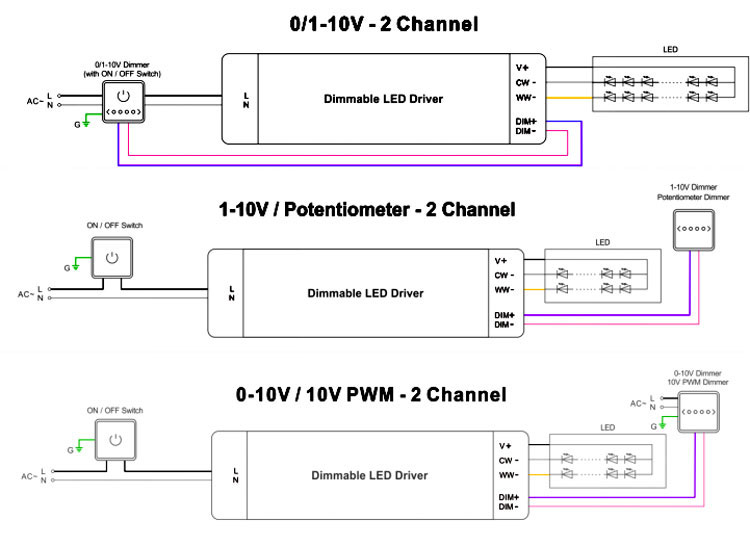

Met behulp van één dimfunctie ---0-10/ 1-10V / 10V PWM/ Potentiometer dimmen
NFC-functie:
Voor gedetailleerde informatie over de werking kunt u de handleiding van de ProNFC-app raadplegen. Deze kunt u opvragen bij de salesvertegenwoordiger van Smarts Electronics.
1. Scan onderstaande QR-code om de ProNFC APP te downloaden
Downloadmethoden voor iOS-apparaten:
＊ iOS-gebruikers kunnen downloaden via de QR-codelink (Figuur 1)
＊ Zoek in de App Store naar de appnaam ProNFC (Figuur 2)
ProNFC-app
NFC-handheld-apparaten
iOS downloaden
Android downloaden
