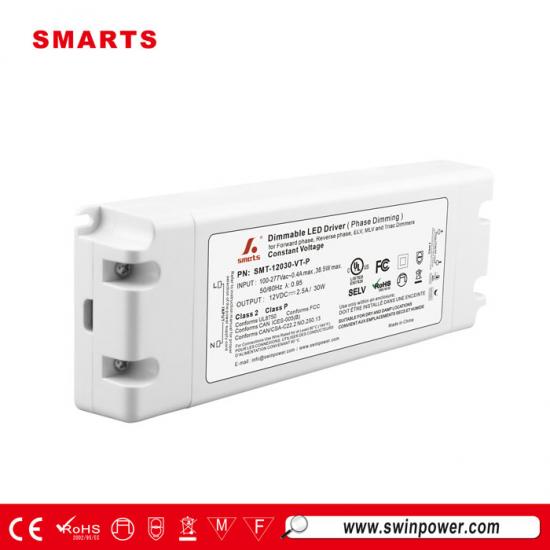

12V DC 30W Triac dimbare constante spanning LED -voeding voor LED -strip
Deze triac dimbare constante spanning LED-voeding 30W heeft een ingebouwde actieve PFC-functie. Het heeft kortsluitingsfunctie/overtemperatuur/overbelasting. Plastic shell -ontwerp, goede warmte -dissipatie. Dimbereik ligt tussen 0,1 ~ 100%. Klein formaat, geschikt voor indoor LED -verlichtingsprojectinstallatie
Specificatie
| Model | SMT-12030-VT-P | SMT-48030-VT-P | ||
| Certificaat | Ul / fcc / klasse p | |||
| Uitvoer | DC -snelheidsspanning | 12V | 24V | 48V |
| Spanningstolerantie | ± 5%vo | ± 2,5%vo | ± 1,25%vo | |
| Laadregeling | Â ¤2% | |||
| Lijnregelgeving | ¤0,5% | |||
| Nominale stroom | 2.5a | 1.25A | 0,63a | |
| Nominale kracht | 30W | |||
| Spanning | 500mvp-p-p | 400mvp-P | 350mvp-P | |
| Schietspanning | <1%(volledige belasting), <2%(geen belasting) | |||
| Uitgangsvoltaanpassing | 12-13v | 24-26V | 48-50V | |
| Selectie van uitvoermodus | De DIP -schakelaar in de "aan" -positie vertegenwoordigt de PWM -modus (puls -breedtemodulatie), en in de positie "1" vertegenwoordigt de VR -modus (modulatie van DC -spanning). | |||
| Door de uitvoermodus te schakelen vereist dat het vermogen 3 seconden wordt afgesneden en vervolgens opnieuw wordt ingeschakeld om de modusschakelen te schakelen. | ||||
| Invoeren | Spanningsbereik | 100-277VAC | ||
| Frequentiebereik | 47 - 63Hz | |||
| Vermogensfactor@ volledige lading | 0.98@120VAC 0.95@277VAC | |||
| Thd (typ.) @ Volledige lading | <20%@120V <20%@277V | |||
| Efficiëntie@ volledige belasting 78%@120VAC 79%@277VAC AC stroom (max.) | ||||
| ¤0.4a @120vac  ¤0.16a@277vac Inrush -stroom (typ.) 25a, 120US@50%iPeak 120vac 60a, 136us@50%iPeak 277VAC Lekstroom ¤0,5 mA | ||||
| Bescherming | Kortsluiting | Hiccup -modus, kan automatisch worden hersteld na abnormale verwijdering | ||
| Overbelasting | ¤120%, constant - stroommodus, automatisch herstel na uitzondering | |||
| Te veel temperatuur | Wanneer de omgevingstemperatuur groter is dan 55 ± 5, wordt de uitgang uitgeschakeld | |||
| Omgeving | Werkende temp. -40 ~+40â (zie hieronder Dening Curve) <1 198 | |||
| Werkvochtigheid | 20 - 90%RH niet -condenserend | |||
| Opslag Tem., Vochtigheid | -40 ~ +80â, 10 -95%RH niet -condenserend | |||
| Temp.coefficiënt | ± 0,03%/â (0 ~ 50â) | |||
| Trilling | 10 ~ 500Hz, 2 g 12 minuten/cyclus, x y z -as 72 minuten elk | |||
| Veiligheid & EMC | Veiligheidsnormen | UL8750 CAN/CSA-C22.2 No.250.13 | ||
| <333 Vervoerde spanning | I/P-O/P: 1.88KVAC <306 | |||
| Isolatieweerstand | I/P-O/P: 100Mî ©/500VDC/25â/70%RH | |||
| STROOG IMMUNITY TEST | AC Power Line: Differential Mode 2KV | |||
| EMC -immuniteit | FCC/ICES vraagt deze test niet aan | |||
| EMC -emissie | FCC Part15 Subdeel B; ANSI C63.4: 2017; ICES-005 Uitgave 5 | |||
| Anderen | Netto gewicht <666 | 250 g | ||
| Dimensie | 155*54*19,7 mm (L*W*H) | |||
| Verpakking | 40 PCS/ CTN | |||
| Aantekeningen | 1. Tenzij anders aangegeven, worden alle specificaties gemeten bij 120V -ingang, nominale belasting en 25 omgevingstemperatuur. | |||
| 2. In het geval van een lage ingangsspanning moet de afgeleid output worden gebruikt om een lange levensduur te garanderen. | ||||
|
3. Default stelt: Â De uitvoermodus is standaard PWM -uitgang. ¡De dimmende curve is een gamma2.2 -curve. |
||||
| 3. LED-bestuurder voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | ||||
|
|  |  |
 |
Mechanische specificatie
| Amerikaanse draadmeter | |
| Ca5 | |
| Invoerdraad | Bruin (L) blauw (n) geel en groen (g) (3*0.824mm2) |
| Uitgangsdraad | Rood (v+) zwart (v-) (2*0.824mm2) |
<661
<662
Functie -schakeldraad
<633
<664
Stijl \ 21996 \ Rubberen draad \ 105C \ VW-1*2C Purple and Pink. (2*0.324mm2)
<665
<666
<667
<668
MCB -aanbeveling ï¼
| Wanneer de ingangsspanning 120VAC is, is het aantal LED -driver dat wordt gekoppeld door stroomonderbrekers als volgt: | ||
| MCB -type | Niveau | Het aantal LED -stuurprogramma |
| C -type | 10a | 18 |
| 13a | 23 | |
| 16a | 29 | |
| 20a | 35 | |
| 25a | 45 | |
| Wanneer de ingangsspanning 277VAC is, is het aantal LED -driver dat wordt gekoppeld door stroomonderbrekers als volgt: | ||
| MCB -type | Niveau | Het aantal LED -stuurprogramma |
| C -type | 10a | 45 |
| 13a | 58 | |
| 16a | 72 | |
| 20a | 89 | |
| 25a | 112 | |
Opmerking ï¼
1. De bovenstaande hoeveelheden van de LED -stuurprogramma's die op het type C zijn verbonden, wordt aanbevolen basis op de maximale omgevingstemperatuur 50 Â.
2. De breker moet worden geselecteerd op basis van de ingangse nominale spanning, ingang nominale stroom, omgevingstemperatuur en trip -karakteristieke curve.
dimmende werking
Met één dimmen --- Triac/fasesnit dimmen
1. De pulsbreedtemodulatie (PWM) van uitgangsspanning kan worden aangepast door ingangsterminal van de AC-faselijn (L) door verbinding
een fase /triac -dimmer of verlichtingssysteem.
2. Werken met voorwaartse fase /leidende rand, MLV en omgekeerde fase /achterrand, ELV, tiac dimmers of lichtsysteem.
3. Min. Laden is ongeveer 20%
4. Probeer dimmers te gebruiken met een vermogen minstens 1,5 keer als het uitgangsvermogen van de stuurprogramma.
