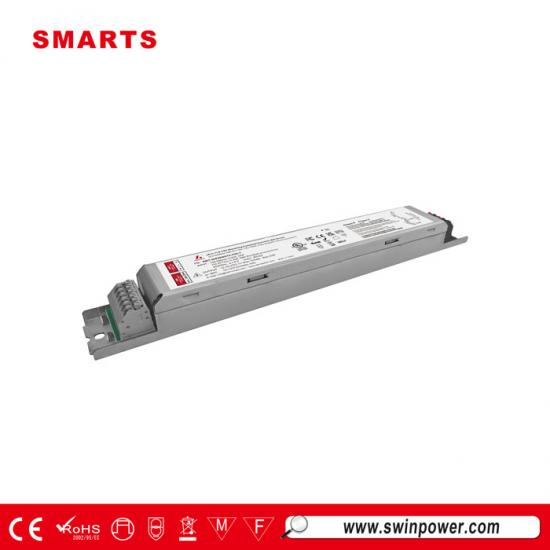

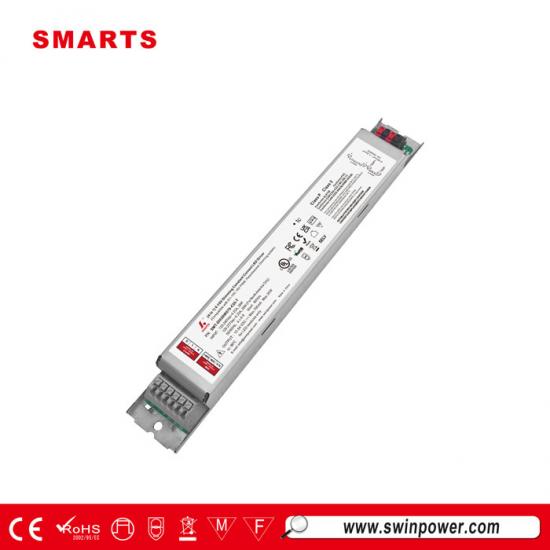

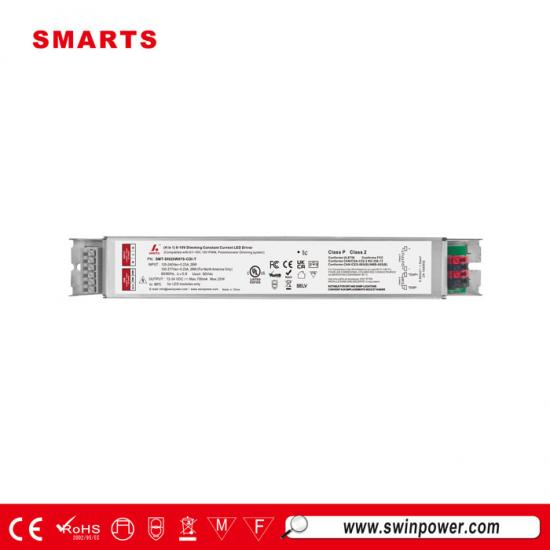

120-277VAC 0-10V dimbare verlichting, constante stroom 70mA-700mA LED-plafondpaneel lichtdriver
Dit ultradunne 0-10V dimbare LED-driver, Constante stroommodus, ingebouwde NFC-programmeermodule, waarmee de parameters van de LED-voeding via NFCAPP kunnen worden aangepast. Zorgt voor soepel en stabiel, flikkervrij dimmen. 7 jaar lange garantie.
Specificatie
| Model | SMT-DI040W070-CDI-T | SMT-DI040W140-CDI-T | |
| Certificaat | UL/FCC/CE/ClassP/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| Uitvoer | Nominale huidige waarde | 70mA-700mA | 140mA-1400mA |
| Gelijkspanning | 24-93VDC | 12-54VDC | |
| Nominaal vermogen | 60Wmax | ||
| Spanningstolerantie | Uitgangsstroom ± 20mA | ||
| Lijnregeling | <0,1% | ||
| Belastingsregeling | <0,1% | ||
| Invoer | Spanningsbereik | 120-277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Arbeidsfactor (typ.) | >0,99 bij 120 VAC 60 Hz >0,98 bij 230 VAC 50 Hz >0,95 bij 277 VAC 60 Hz | ||
| Vermogen zonder belasting (max.) | <1,5W | ||
| Stand-byvermogen (max.) | <0,5W | ||
| THD (typ.) bij volledige belasting | <11% bij 120VAC <9% bij 230VAC <10% bij 277VAC | ||
| Rendement bij volledige belasting |
>87,0% bij 120VAC 60Hz
>88,3% bij 230VAC 50HZ >88,7% bij 277VAC 60HZ |
>85,4% bij 120VAC 60Hz
>86,8% bij 230VAC 50HZ >86,8% bij 277VAC 60HZ |
|
| Wisselstroom (max.) | 0,41A bij 100VAC 60Hz | ||
| Inschakelstroom (typ.) | 28,8A, 256us@50%Ipeak@120V 55,2A, 130us@50%Ipeak@230V 66,5A, 259us@50%Ipeak@277V | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus: herstelt automatisch nadat de storing is verholpen. | |
| Overspanning | Hiccup- of constante-stroommodus, start automatisch opnieuw op nadat de storing is verholpen. | ||
| Oververhitting |
Bij een omgevingstemperatuur boven 55℃±5℃ wordt het vermogen met 50% verminderd;
De omgevingstemperatuur daalt tot 45℃ ±5℃ en herstelt zich vervolgens automatisch. Bij een omgevingstemperatuur boven 75℃±5℃ wordt de output tot 0% gereduceerd; De omgevingstemperatuur daalt tot 45℃ ±5℃ en herstelt zich vervolgens automatisch. |
||
| Omgeving | Tijdelijke baan | -40~+50℃ (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20-90% RH niet-condenserend | ||
| Opslagtemperatuur, Vochtigheid | -40 - +80℃, 10 - 95% RH | ||
| TEMP.coëfficiënt | ±0,03%/℃ (0 - 50℃) | ||
| Trilling | 10~500Hz, 2G 12min./1 cyclus, periode van 72min. elk langs de X-, Y- en Z-assen | ||
| Veiligheid & EMC | Veiligheidsnormen | EN61347-1 EN61347-2-13 (EU) & UL8750 (VS) | |
| bestand tegen spanning | I/PO/P: 3,75 kVAC I/P-FG: 1,5 kVAC O/P-FG: 0,5 kVAC | ||
| Strobe-teststandaard | IEEE 1789 flikkervrij | ||
| Surge-immuniteitstest | Wisselstroomnet: differentiële modus 2 kV, gemeenschappelijke modus 4 kV | ||
| Isolatieweerstand | I/PO/P: 100MΩ / 500VDC / 25℃ / 70%RH | ||
| EMC-emissie | EN55015 EN61000-3-2,3(EU) & FCC Deel 15 Subdeel B; ANSI C63.4:2014(VS) | ||
| Anderen | Nettogewicht | 255 g | |
| Dimensie | 296,7*30*21,7 mm (L*B*H) | ||
| Verpakking | 32*24,5*298 mm 50 stuks/doos | ||
| Notities | 1. Alle parameters die NIET specifiek worden vermeld, zijn gemeten bij nominaal vermogen en een omgevingstemperatuur van 25℃. | ||
| 2. Om de levensduur van de driver te verlengen, dient u de belasting bij een lagere ingangsspanning te verlagen. | |||
| 3. LED-driver voldoet aan de eisen voor harmonische emissies van ANSI C82.77-10. | |||
|
4. Dimcircuit: Let op: Dit regelcircuit is geïsoleerd, maar is niet beoordeeld volgens klasse 2. Raadpleeg de installatiehandleiding voor het aansluiten van de dimmer. |
|||
| LET OP: Er zijn meerdere stroomvoorzieningen aanwezig. | |||
| LET OP: aanwezigheid van plusieurs elektrische voeding. | |||
|
|
|
|
|

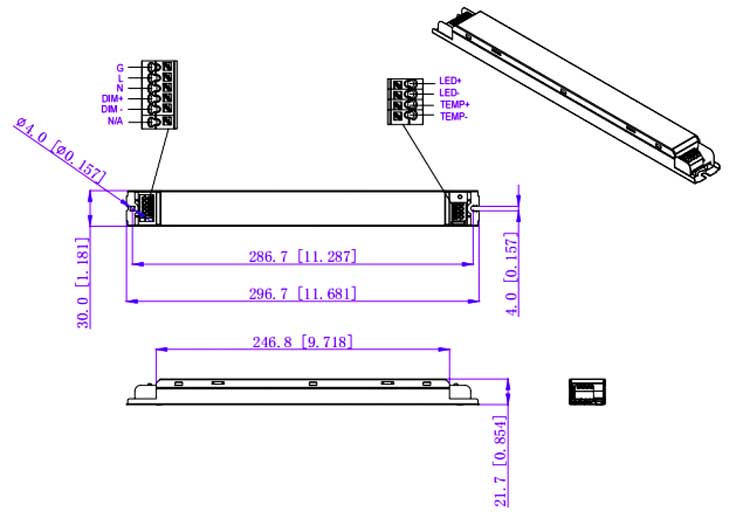

Mechanische specificatie
MCB-aanbeveling :
| Bij een ingangsspanning van 120 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend)
capaciteit: 6 KA) |
10A | 15 |
| 13A | 19 | |
| 16A | 24 | |
| 20A | 30 | |
| 25A | 37 | |
| Bij een ingangsspanning van 230 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend)
capaciteit: 6 KA) |
10A | 29 |
| 13A | 38 | |
| 16A | 47 | |
| 20A | 59 | |
| 25A | 66 | |
| Bij een ingangsspanning van 277 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend)
capaciteit: 6 KA) |
10A | 34 |
| 13A | 44 | |
| 16A | 54 | |
| 20A | 68 | |
| 25A | 85 | |
Opmerking
:
1. De bovenstaande aantallen LED-drivers die op type C zijn aangesloten, worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De stroomonderbreker moet worden gekozen op basis van de nominale ingangsspanning, de nominale ingangsstroom, de omgevingstemperatuur en de uitschakelkarakteristiek.
| Bolvormige draaddikte | |
| LF3 | |
| Ingangsdraad en dimdraad | Grijze aansluitingen 6P (0,2 mm²-1,5 mm²/24-16AWG) |
| Uitgangsdraad en externe temperatuurdraad | Rode/zwarte aansluitingen 4P (0,2 mm²-1,5 mm²/24-16AWG) |
| Opmerking: Zorg ervoor dat u deze correct aansluit, anders werkt uw product niet goed en kan het beschadigd raken. | |

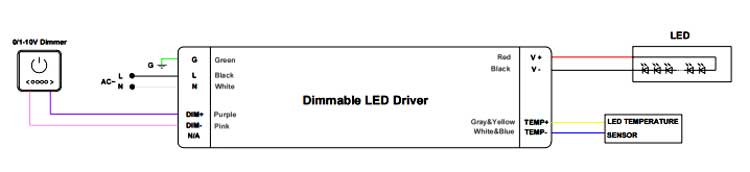

Aansluitschema voor dimmen
Opmerking
:
1. De modelnaam is SMT-DI040W
XXX
-CD
I
Dit betekent dat er geen temperatuurmeting van de lamp plaatsvindt, waardoor er geen bijbehorende bedrading voor de LED-driver aanwezig is.
2. De modelnaam is SMT-DI040W
XXX
-CD
I
-T betekent dat er een lamptemperatuurdetectie aanwezig is.
NFC-functie:
ProNFC-app
NFC-handheldapparaten
iOS-download
Android-download
De uitgangsstroom kan worden uitgelezen en beschreven door een mobiel apparaat met de ProNFC-app of een NFC-handheld (NFC-lees- en schrijfapparaat: NFC-RW) door het apparaat in de buurt van het NFC-signaalgebied van de dimbare LED-driver te houden.
Stel eenvoudig een adres in via NFC.
Het adres kan worden gelezen en geschreven door een mobiel apparaat met de Set NFC-app of een NFC-handheld (NFC-lees- en schrijfapparaat: NFC-RW) door het apparaat in de buurt van het NFC-signaalgebied van de dimbare LED-driver te houden.
Dimfunctie
|
E efficiëntie Kromme ( efficiëntie vs uitgangsbelasting) : |
Vermogensfactorcurve (Vermogensfactor) v S uitgangsbelasting) : |
Deratingcurve ( Uitgangsvermogen VS Omgeving TEMP ) : |
|
|
|
1. Om de levensduur te verlengen, raadpleegt u de vermogensreductiecurve en past u het vermogen aan de temperatuur aan.
2. De uitgangsstroom van de LED-driver moet worden gekozen op basis van de nominale stroom van de lamp en de omgevingstemperatuur. Normaal gesproken raden we aan om een bepaalde hoeveelheid reservevermogen in de voeding te hebben.
de hoeveelheid belasting om de levensduur van de LED-driver te verlengen.
Temperatuurreductiecurve van de lamp :
1. Deze afbeelding toont de beveiligingscurve wanneer het aanbevolen model van de lamptemperatuursensor NCP18XH103J03RB (muRata) is en de externe temperatuurbeveiligingsparameters in de app zijn ingesteld.
zijn de fabrieksinstellingen.
2. Als het model van de thermistor niet NCP18XH103J03RB(muRata) is, controleer dan de relevante parameters voor de lamptemperatuurbeveiliging in de app.
3. Als de temperatuursensor van de lamp niet is aangesloten, laat u de parameters van het gedeelte voor de temperatuurbeveiliging van de lamp in de app op de standaardinstellingen staan en houdt u kabels uit de buurt van stroomvoerende lichamen.
Gerelateerde producten
|

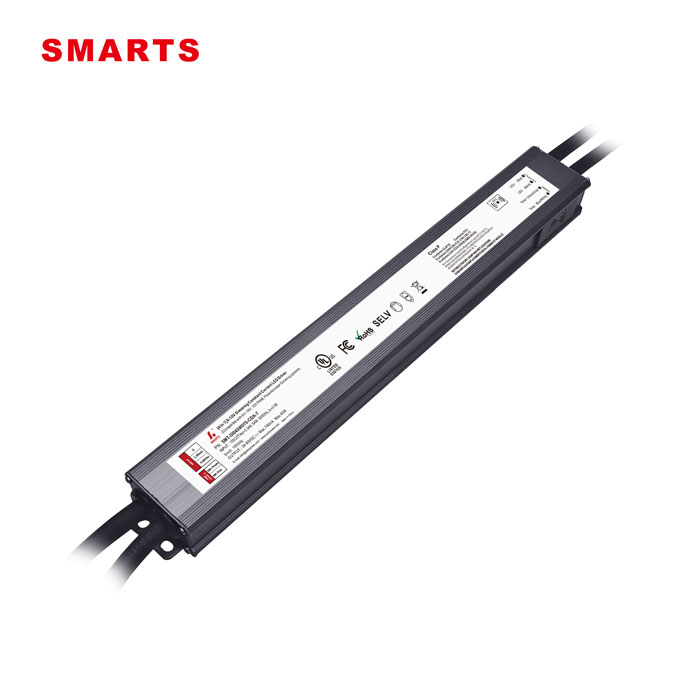

Aluminium behuizing, waterdichtheidsklasse IP67. constante stroom 0-10V dimbare LED-driver Eenvoudige en snelle installatie, goede warmteafvoer, geschikt voor installatie en gebruik in kleine buitenruimtes. Met 7 jaar garantie.
Model: SMT-DI040W070-CDA-T Ingangsspanning: 100-277Vac
Dimmodus: DALI-2 D4I dimbaar
|
