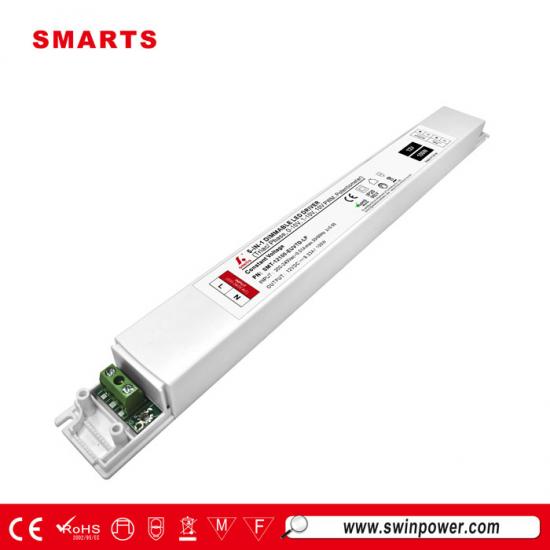

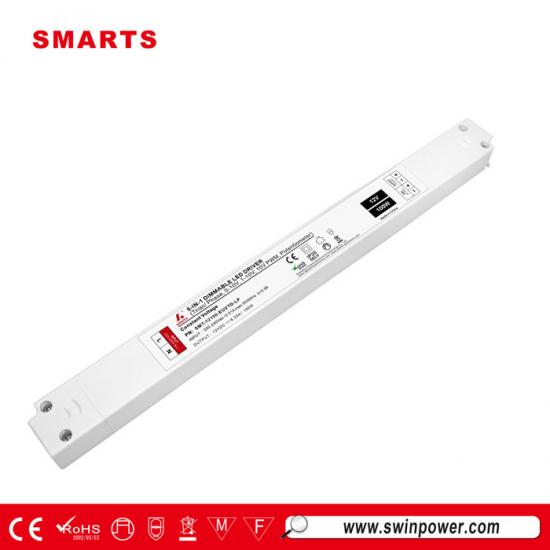

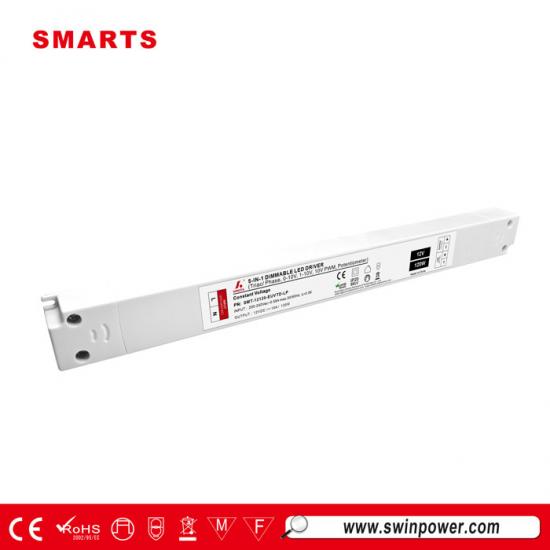

100W 12V 24V triac & 0-10V dimbare constante spanning LED-voeding met kunststof behuizing IP20
200-240VACconstante spanning 5 in 1 dimbare led-voedingMet ingebouwde actieve PFC-functie. Werkrendement tot 95%, dimbereik tussen 0,1-100% soepel en flikkervrij. Met 7 jaar garantie.
Specificatie
| Modelnummer | SMT-12100-EUVTD-LP | SMT-24100-EUVTD-LP | |
| Uitvoer | Nominaal vermogen | 100W | |
| Nominale spanning | DC12V | DC24V | |
| Nominale stroom | 8.33A | 4.16A | |
| Spanningstolerantie | ±0,5 V | ||
| Spanningsregeling | ±0,5% | ||
| Belastingregeling | ±1% | ||
| Invoer | Spanningsbereik | 200-240V | |
| Frequentiebereik | 47-63 Hz | ||
| Efficiëntie (typ.) | 87% bij 230 VAC | 89% bij 230 VAC | |
| THD | THD≤20% (@100% belasting) | ||
| Vermogensfactor (typisch) | 0,96 @ 230VAC (volledige belasting) | ||
| Wisselstroom (typ.) | 0,5A | ||
| Inschakelstroom (typ.) | <20A | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus: herstelt automatisch nadat de storing is verholpen. | |
| Overbelasting | Verlaag op intelligente wijze de uitgangsspanning, herstel automatisch of schakel opnieuw in voor herstel | ||
| Overtemperatuur | 100℃±10℃ uitschakelen o/p spanning, automatisch herstel na afkoeling. | ||
| Beschermingsklasse | II | ||
| Omgeving | Werktemperatuur | Tcase=-40℃ ~ +60℃ (zie sectie “UITGANGSBELASTING vs. TEMPERATUUR”) | |
| Werkvochtigheid | 20 ~ 95% RV niet-condenserend | ||
| Opslagtemperatuur en vochtigheid | -40 ~ +90, 10 ~ 95% RV | ||
| Temperatuurcoëfficiënt | ±0,03%/℃ (0~50℃) | ||
| Trilling | 10-500Hz, 2G 12 minuten/cyclus, periode van 72 minuten elk langs X, Y, Z-assen | ||
| Veiligheid en EMC | Veiligheidsnormen | EN613471, EN61347-2-13 | |
| Weerstandsspanning | I/PO/P: 3KVAC | ||
| Isolatieweerstand | I/PO/P: 100M Ohm / 500VDC / 25℃ / 70% RV | ||
| Spoedeisende Hulp | EN61000-3-2; EN61000-3-3; EN61547 | ||
| elektromagnetische velden | EN62493-2010 | ||
| Anderen | IP-classificatie | IP20 | |
| Gewicht | 0,42 kg | ||
| Maat | L334xB31xH22,5mm | ||
|
|
 |
 |
 |

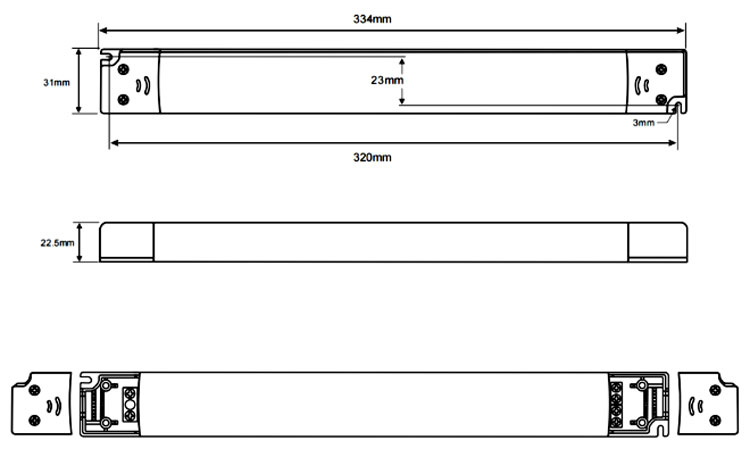

Mechanische specificatie
MCB-aanbeveling：
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 6 |
| 13A | 7 | |
| 16A | 9 | |
| 20A | 12 | |
| 25A | 15 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 14 |
| 13A | 18 | |
| 16A | 22 | |
| 20A | 28 | |
| 25A | 30 | |
Opmerking：
1. De bovenstaande hoeveelheden led-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van de maximale omgevingstemperatuur van 50 ℃
2. De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.

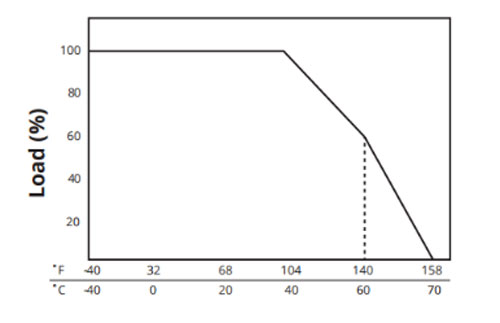

Deratingcurve

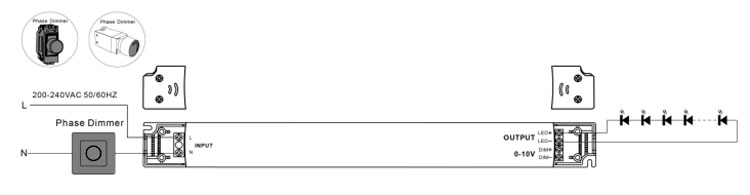

Gebruik van één dimfunctie ---TRIAC/fase-aansnijdingsdimmen
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsaansluiting van de AC-faselijn (L) door verbinding
een fase-/triac-dimmer of verlichtingssysteem.
2. Werken met voorwaartse fase/vooraansnijding, MLV en afsnijding/achteraansnijding, ELV, TRIAC-dimmers of lichtsysteem.
3. De minimale laadtijd is ongeveer10%
4. Probeer dimmers te gebruiken met een vermogen dat minimaal 1,5 keer zo groot is als het uitgangsvermogen van de driver.

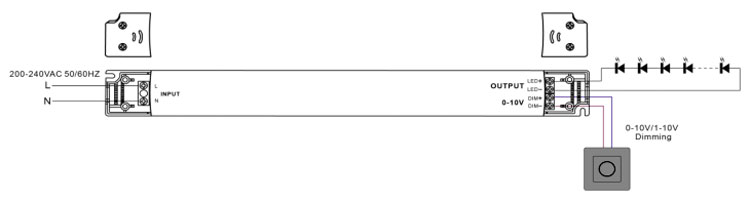

Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
(De driver-ingang is aangesloten op de dimmer.)

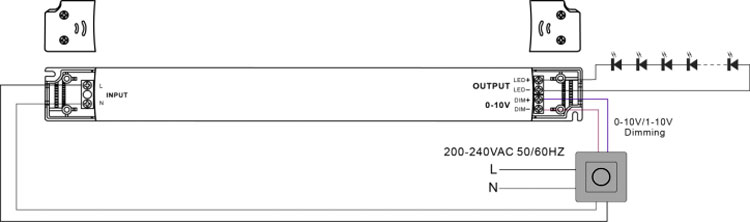

Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
(De driver is onafhankelijk verbonden met de ingang.)
Dimfunctie
1. Om de levensduur te verlengen, raadpleegt u de Derating-curve en verlaagt u de waarde op basis van de temperatuur.
2. Houd er rekening mee dat als de temperatuur van LED-armaturen over een langere periode stijgt, het vermogen ervan ook toeneemt.
Daarom adviseren wij de voeding te voorzien van een reservecapaciteit van een bepaalde hoeveelheid belasting om overbelasting te voorkomen.
