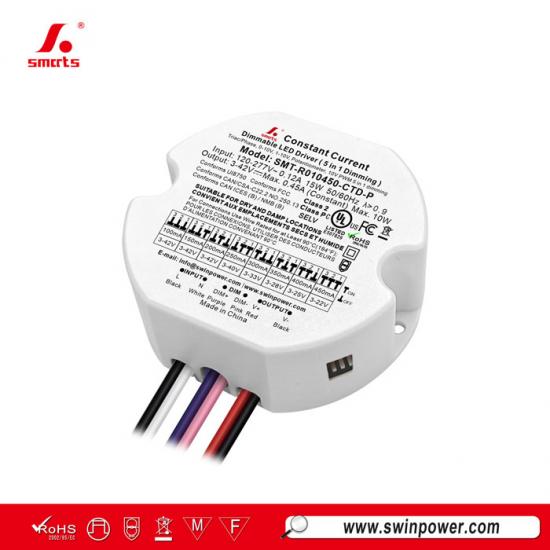

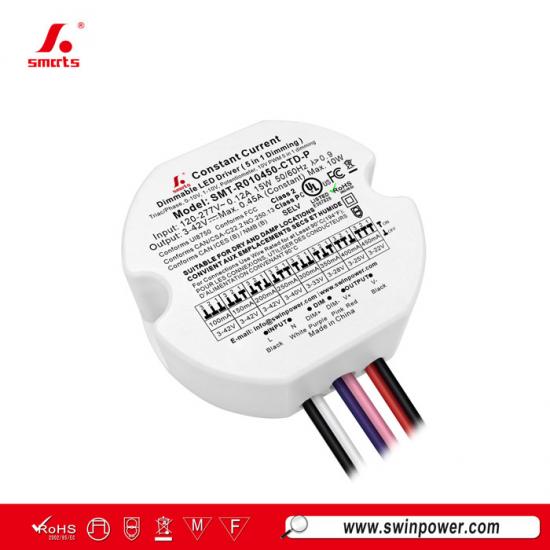

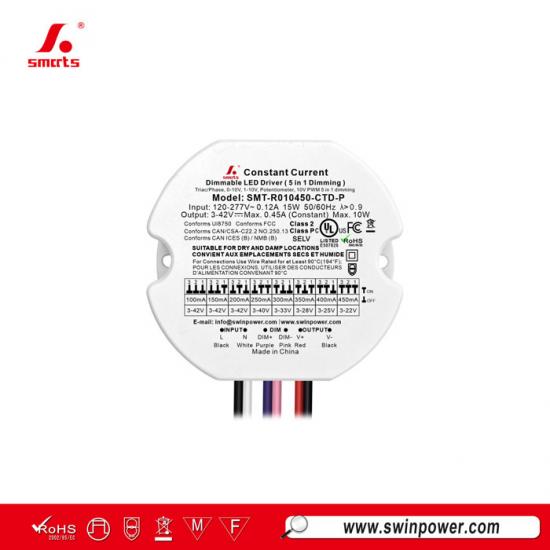

100MA-450MA 10w ronde led-voeding met constante stroom fabrikanten voor binnengebruik
Deze 10W LED-driver beschikt over ingebouwde actieve PFC en ondersteunt zowel TRIAC- als 0-10V-dimmen. Het biedt een dimbereik van 0–100% met een minimaal dimniveau van 1% en is geschikt voor installatie in besloten binnenruimtes.

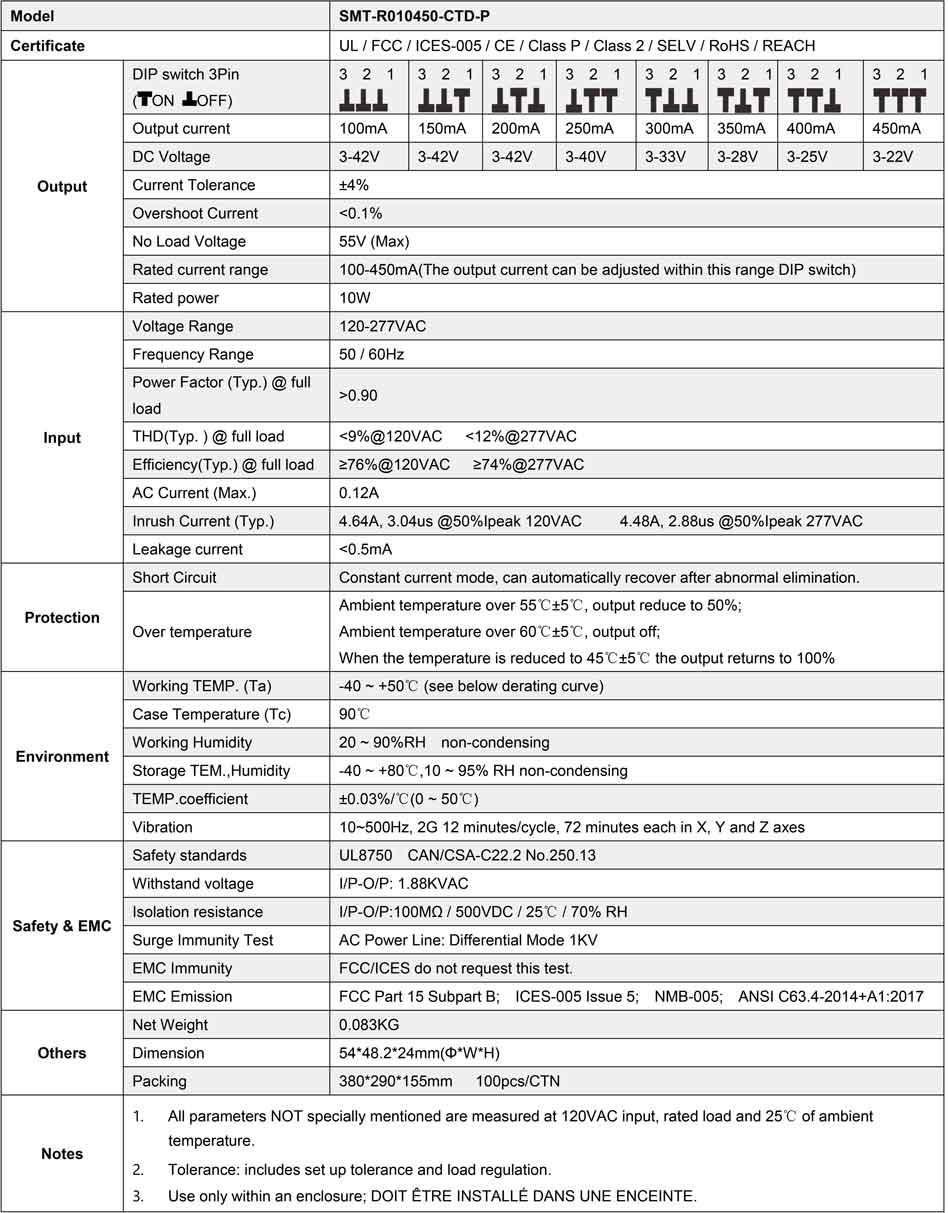

Specificatie
|
|
 |
 |
 |

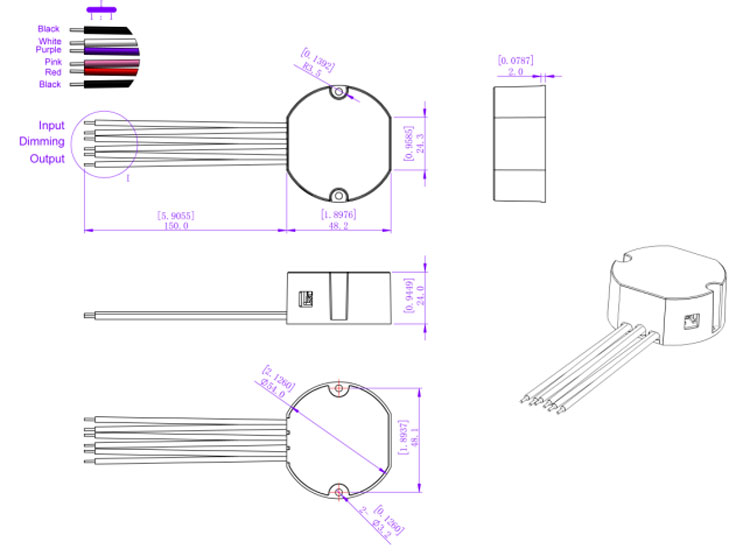

Mechanische specificatie
| American wire gauge | |
| CO4C | |
| Ingangsdraad | Zwart(L) Wit(N) (2*18AWG) |
| Uitgangsdraad | Rood(V+) Zwart(V-) (2*22AWG) |
| Dimmingsdraad | Paars(DIM+) Roze(DIM-) (2*22AWG) |
| Opmerking: Zorg ervoor dat u deze correct aansluit, anders zal uw product niet correct functioneren en kan het beschadigd raken. | |
Belangrijke tips:
1. Aanbevolen max. stroombelasting (A) = draaddiameter(mm²) x 10A/mm²
Bijvoorbeeld: 1mm² uitgangskabel, aanbevolen max. stroombelasting (A) = 1mm² x 10A/mm² = 10A
2. Voor andere verzoeken met betrekking tot kabels kunnen wij maatwerk leveren.
Dimbediening
Bij gelijktijdig gebruik van twee dimmethodes, moet u ervoor zorgen dat de ledverlichting op maximale helderheid staat voordat u de andere dimmethode gebruikt;
Gebruik van één dimmethode ---TRIAC/fase-afsnijding dimmeng
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsklem van de AC-faselijn(L) door aansluiting op
een fase-/Triac-dimmer of verlichtingssysteem.
2. Werkt met Forward phase, MLV en Reverse phase, ELV, TRIAC-dimmers of verlichtingssysteem.
3. Min. belasting is ongeveer 10%
4. Probeer dimmers te gebruiken met een vermogen van ten minste 2 keer het uitgangsvermogen van de driver.
Gebruik van één dimming ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
