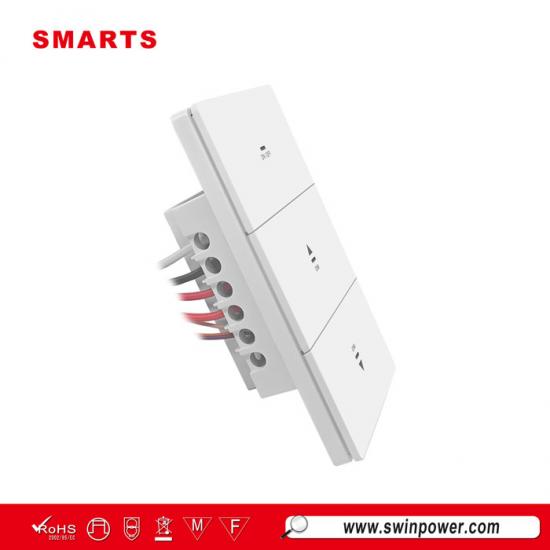

100-277VAC Wandgemonteerde DMX-dimmer met meerdere knoppen voor ledverlichting

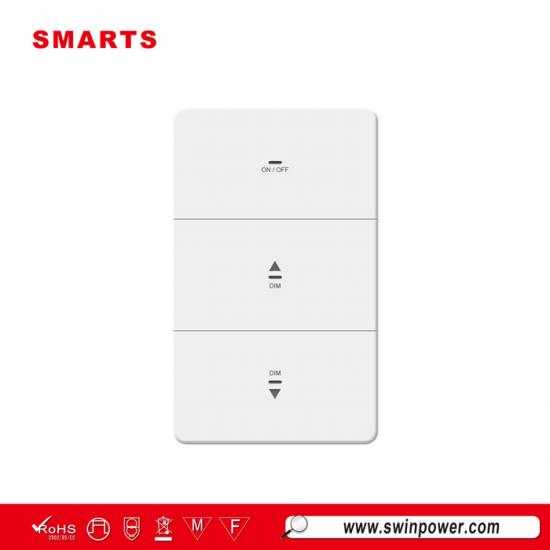

De DMX dimmer is ontworpen met een witte kunststof behuizing die zich aanpast aan de meeste woonstijlen op de markt. Hij is uitgerust met een drieknopsknop om te voldoen aan de verschillende behoeften van gebruikers op het gebied van lampdimmer en een professionele lichtregeling te bieden. Hij heeft 5 jaar garantie.
Specificatie
Lees dit aandachtig door voordat u met de installatie begint.
Maximale capaciteit (beperkt door wat het eerst wordt bereikt)
Ingangsspanning: AC110-277 V~50 / 60 Hz
|
Uitgangsstroom (ingebouwde DALI-busvoeding)
|
Max. 60 mA
|
|
belastingen (DALI-drivers of DALI-decoders)
|
Tot:30
|
1. Schakel de stroom uit bij de stroomonderbreker
|
WAARSCHUWING: GEVAAR VOOR ELEKTRISCHE SCHOKKEN.
Kan ernstig letsel of de dood tot gevolg hebben. Schakel de stroom uit via de stroomonderbreker of zekering voordat u met de installatie begint.
|
2. Verwijder het bestaande apparaat en monteer de vaste zitting van de controller
3. Label en verwijder bestaande draden
Om het aansluiten van de nieuwe besturing te vergemakkelijken, markeert u de draden van de wanddoos voordat u ze van het bestaande apparaat verwijdert.
Bij producten met schroefaansluiting markeert u de draad van de schroef met een andere kleur.
|

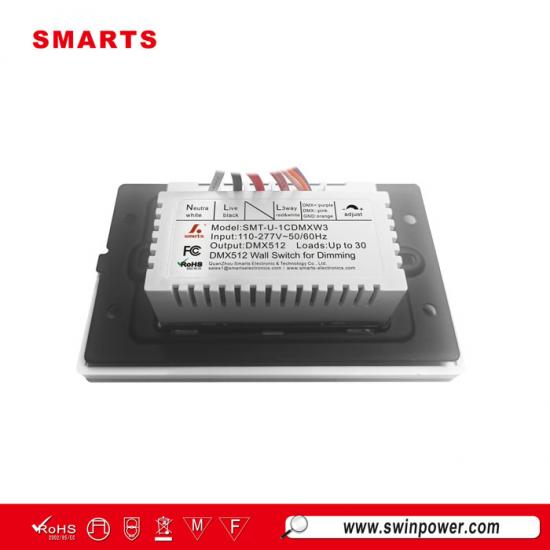

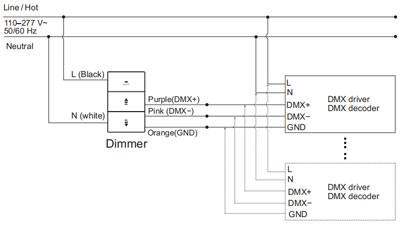

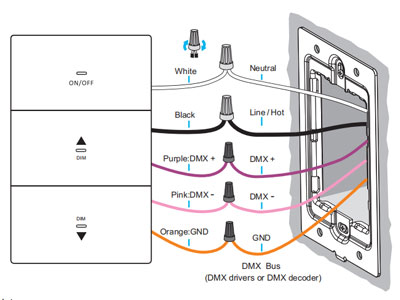

Model
|
SMT-U-1CDMXW3
|
SMT-U-1CDMXG3
|
|
Kleur
|
Wit
|
Grijs
|
|
|
Opmerking 1: Detecteert automatisch de DALI-bus en schakelt op intelligente wijze de ingebouwde busvoeding in of uit.
Opmerking 2: De dimmer en DALI-driver/decoder zijn onafhankelijk aangesloten op de ingangsvoeding (netspanning)
5、

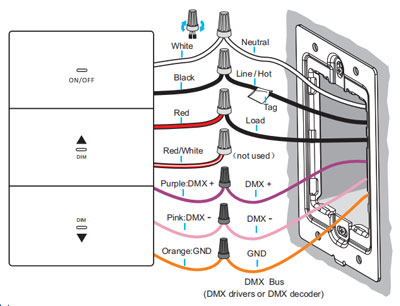

Sluit de dimmer aan (2)
|
Model
|
SMT-U-1CRDMXW3
|
SMT-U-1CRDMXG3
|
|
Kleur
|
Wit
|
Grijs
|

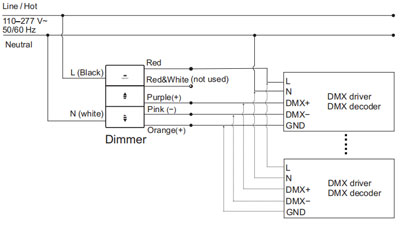

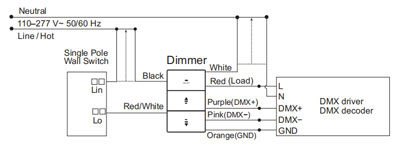

Enkelpolige bedrading (Deze modellen ondersteunen enkelpolige bedrading.)
|
|
Opmerking 1: Detecteert automatisch de DALI-bus en schakelt op intelligente wijze de ingebouwde busvoeding in of uit.
Opmerking 2: Sluit de AC-ingangsdraad (L) van de DALI-driver aan op de belastingsdraad (rood) van de dimmer.
Probleemoplossing:
Als de dimmer wel start, maar de DALI-driver niet, controleer dan of de fasedraad en de neutrale draad bij de ingang van de dimmer (of DALI-driver) zijn omgedraaid.
6、 Sluit de dimmer aan (3)
|
Model
|
SMT-U-1CRDPW3
|
SMT-U-1CRDPG3
|
|
Kleur
|
Wit
|
Grijs
|

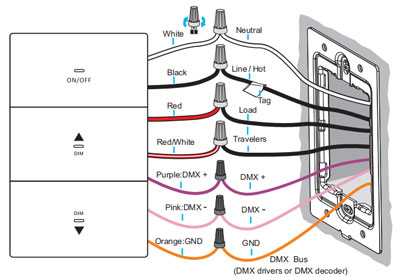

3-weg bedrading (Deze modellen ondersteunen 3-weg bedrading.)
|
|
|
7、 Monteer de dimmer
Druk en klik op zijn plaats om de installatie te voltooien |
8、 Schakel de stroom in bij de stroomonderbreker
|
9、

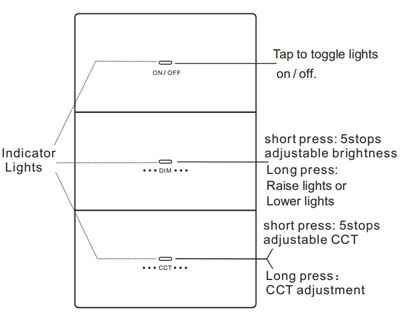

Dimmer instellen
|
Let op: Wanneer de dimknop (lang indrukken) de maximale of minimale helderheid bereikt, knippert het indicatielampje langzaam. |
Aanpassing van de lage trim
|

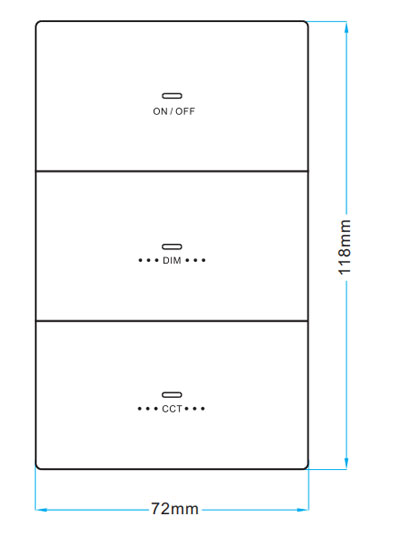

10、 Productdimensie
|
|
|
|
|
|
