100-277vac Niet-dimbare constante spanning 288w led driver aansluitdoos te koop

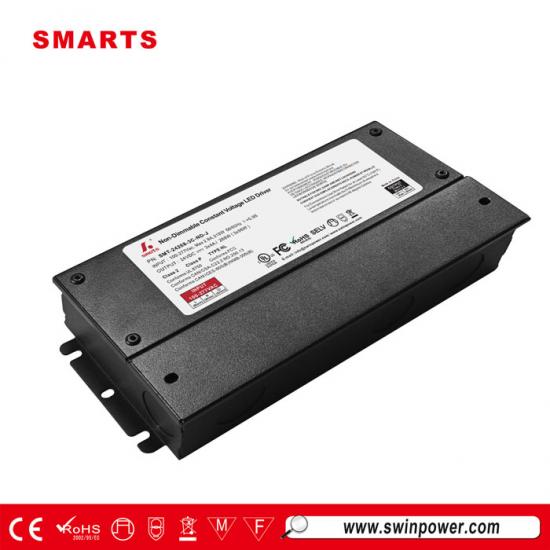

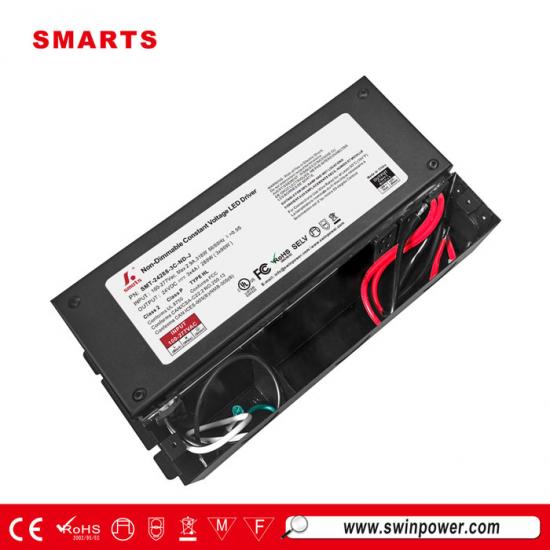

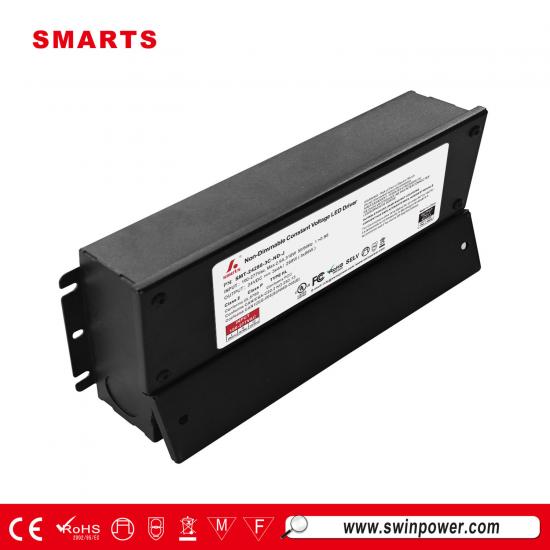

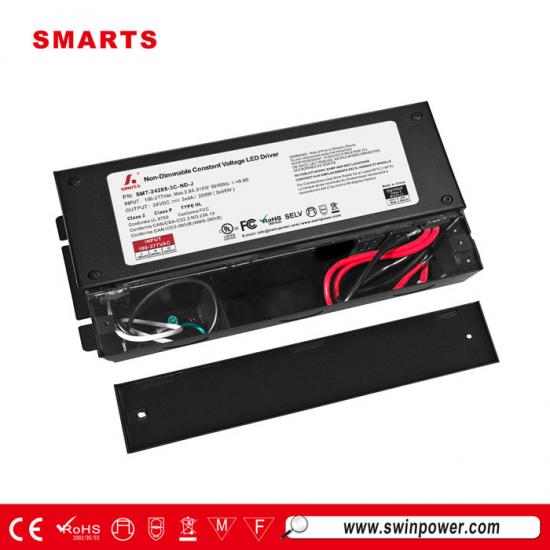

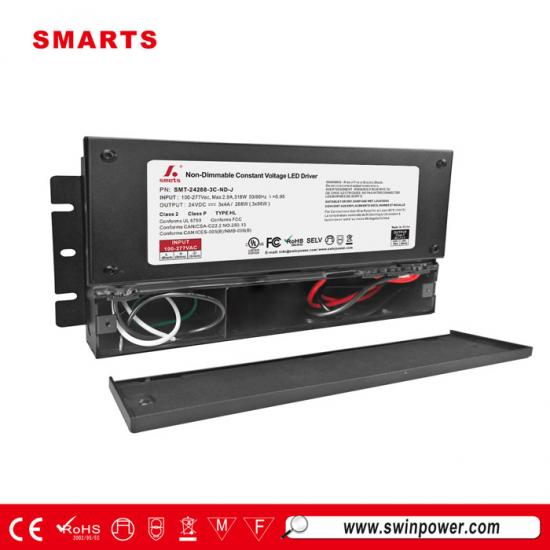

Niet-dimbare 288W 24V LED-driver is geïntegreerd in de aansluitdoos. De uitgangsspanning kan worden aangepast met de knop. Ontwerp van metalen behuizing, goede warmteafvoer. Met kortsluiting/oververhitting/overbelastingsbeveiligingsfunctie. UL-gecertificeerd, geschikt voor projectinstallatie van LED-verlichting binnenshuis. 7 jaar garantie
Specificatie
| Model | SMT-C24288-ND-J | SMT-C48288-ND-J | |
| Certificaat | UL / FCC / Type HL/ Klasse P / Klasse 2 / SELV / CE / RoHS / REACH | ||
| Uitvoer | Gelijkstroomspanning | 24V | 48V |
| Spanning nauwkeurig afstellen | / | ||
| Spanningstolerantie | ±0,5% | ±1% | |
| Spanningsregeling | â¤0,5% | ||
| Nominale stroom | 3*4A | 3*2A | |
| Nominaal vermogen | 288W(3*96W) | ||
| Belastingsregeling | ±1% | ||
| Invoer | Spanningsbereik | 110-277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Vermogensfactor (typ.) bij volledige belasting | â¥0,99@120VAC â¥0,95@277VAC | ||
| THD(typ.) bij volledige belasting | <20%@120VAC &277VAC | ||
| Efficiëntie (typ.) bij volledige belasting |
â¥90,5%@120VAC â¥92,5%@277VAC |
â¥90%@120VAC â¥92,5%@277VAC |
|
| Wisselstroom (max.) | 3.1A | ||
| Stand-by-stroom | â¤0,5W | ||
| Inschakelstroom (typ.) | 38A,640us@50%Ipeak120VAC;79A,920us@50%Ipeak277VAC | ||
| Lekstroom | <0,5mA | ||
| Bescherming | Kortsluiting | Hikmodus, herstelt automatisch nadat de storingstoestand is opgeheven | |
| Overbelasting | â¤120% Hikmodus, herstelt automatisch nadat de storingstoestand is opgeheven | ||
| Te hoge temperatuur | 100â±10â uitgeschakelde o/p-spanning, herstelt automatisch na afkoeling | ||
| Omgeving | Werkende TEMP. | -40~+60â (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20 - 95%RH niet-condenserend | ||
| Opslag TEM., Vochtigheid | -40 - +80â,10 - 95% RH niet-condenserend | ||
| TEMP.coëfficiënt | ±0,03%/â(0 - 50â) | ||
| Omgevingstemperatuur. | 45â | ||
| Geval TEMP. | 90â | ||
| Veiligheid & EMC | Veiligheidsnormen | UL8750 CAN/CSA-C22.2 nr. 250.13 (VS) | |
| Bestand tegen spanning | I/P-O/P:1,8KVAC I/P-FG:1,8KVAC O/P-FG:1,8KVAC (VS) | ||
| Isolatieweerstand | I/P-O/P: 100MΩ/ 500VDC/ 25â/ 70% RV | ||
| EMC-emissie | FCC 47 CFR Deel 15, Subdeel B (VS) | ||
| Surge-immuniteitstest | Verschillende modus: 2KV, gemeenschappelijke modus: 4KV | ||
| Anderen | Netto gewicht | 2,45 kg | |
| Dimensie | 293*125*42.7mm (L*B*H) | ||
| Verpakking | 353*295*297mm 10 stuks/CTN | ||
| Opmerkingen | 1. Alle NIET speciaal genoemde parameters zijn gemeten bij 120VAC ingang, nominale belasting en 25ºC omgevingstemperatuur. | ||
| 2. Bij een lage ingangsspanning is een uitgangsreductie vereist om een lange levensduur te garanderen. | |||
| 3. Betreffende LED-driverbelastingstypen waarbij de driver voldoet aan de harmonische emissie-eisen van ANSl C82.77-10. | |||
|
|
 |
 |
 |
Mechanische specificatie
| Amerikaanse draadmeter | |
| Ingangsdraad | Zwart(L) Wit(N) Groen(G)(3*18AWG) |
| Uitgangsdraad (24V en 48V) | Rood(V+) Zwart(V-)(2*18AWG) |
| Rood(V+) Zwart(V-)(2*18AWG) | |
| Opmerkingen: Zorg ervoor dat u deze correct aansluit, anders zal uw product niet correct functioneren en beschadigd raken | |
MCB-aanbevelingï¼
| Wanneer de ingangsspanning 120Vac bedraagt, is het aantal LED-drivers dat door stroomonderbrekers wordt gekoppeld als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 1 |
| 13A | 1 | |
| 16A | 2 | |
| 20A | 2 | |
| 25A | 3 | |
| Wanneer de ingangsspanning 277Vac bedraagt, is het aantal LED-drivers dat door stroomonderbrekers wordt gekoppeld als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 2 |
| 13A | 3 | |
| 16A | 3 | |
| 20A | 5 | |
| 25A | 6 | |
Dimbediening
Instructie
1. Controleer vóór gebruik of de nominale ingangsspanning van de voeding binnen het bereik van de marktspanning ligt.
2. Let op het onderscheid tussen de ingangs- en uitgangslijnen van de voeding om stroomschade of onnodige veiligheidsongevallen veroorzaakt door het aansluiten van de omgekeerde lijn te voorkomen.
3. De voeding kan niet worden gestapeld voor installatie (plaatsing) en de installatieafstand tussen de voeding en de voeding moet groter zijn dan 10 cm. Er moeten meerdere voedingen in een smalle ruimte worden geïnstalleerd en de omgevingstemperatuur moet tijdens gebruik lager zijn dan 55 ºC; Bijvoorbeeld verdeelkasten, enz.
4. Om de levensduur van de voeding te verlengen, moet de voeding worden geïnstalleerd in een omgeving die zoveel mogelijk bevorderlijk is voor warmteafvoer;
5. Naarmate de omgevingstemperatuur stijgt, neemt het stroomverbruik van de voeding geleidelijk af en wordt ook de levensduur van de voeding geleidelijk korter.
6. Niet gebruiken onder abnormale belasting: overbelasting kan schade aan de voeding veroorzaken, en extreem lichte belasting kan ervoor zorgen dat de voeding defect raakt.
7. Om de veiligheid te garanderen en interferentie te verminderen, moet u ervoor zorgen dat de aardingsdraad op betrouwbare wijze geaard is
8. Als de LED-driver niet normaal werkt, pl. onderhoud niet privé, maar neem contact met ons op: sales1@smartselectronics.com Of bel: 0086-595-27256889
