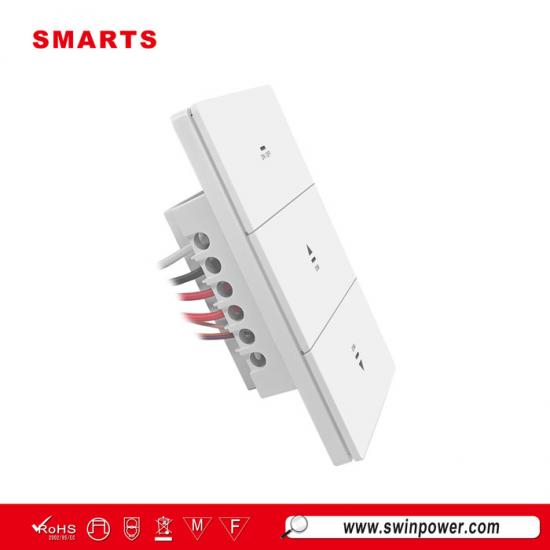

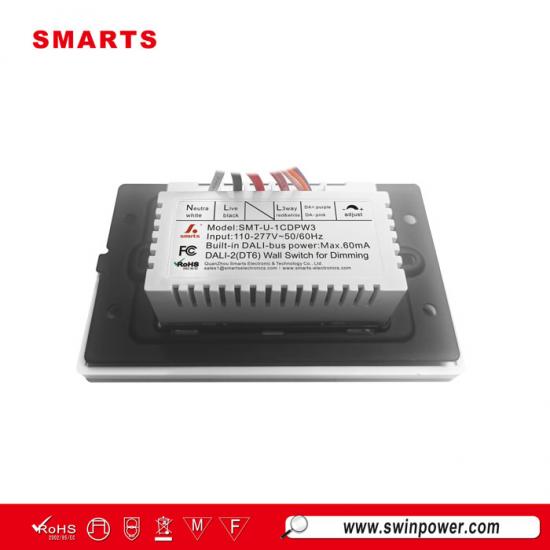

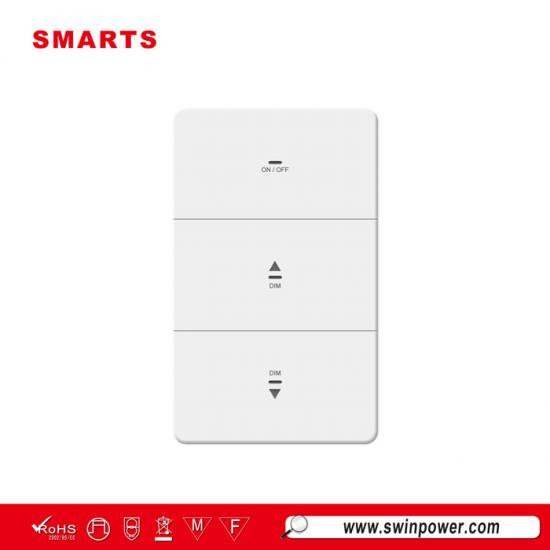

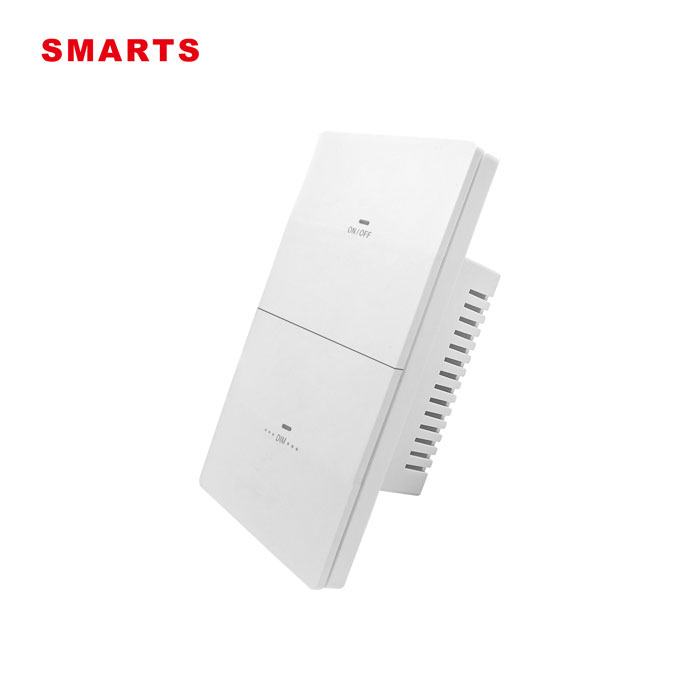

100-277VAC beste elektronische DALI-2 dimmer LED-driver voor LED-verlichting
Deze dimbare Dali-2-wandschakelaar met drukknop biedt helderheidslimietmeldingen tijdens het dimmen. Houd de dimknop ingedrukt om de maximale/minimale dimwaarde aan te passen. DALI-2-vermogensdimmer heeft een indicatielampje dat langzaam knippert als het maximum of dimlicht is
Specificatie
Lees dit aandachtig door voordat u met de installatie begint.
Maximale capaciteit (beperkt door wat het eerst wordt bereikt)
Ingangsspanning: AC110-277 V~50 / 60 Hz
|
Uitgangsstroom (ingebouwde DALI-busvoeding)
|
Max. 60 mA
|
|
belastingen (DALI-drivers of DALI-decoders)
|
Tot:30
|
1. Schakel de stroom uit bij de stroomonderbreker
|
WAARSCHUWING: GEVAAR VOOR ELEKTRISCHE SCHOKKEN.
Kan ernstig letsel of de dood tot gevolg hebben. Schakel de stroom uit via de stroomonderbreker of zekering voordat u met de installatie begint.
|
2. Verwijder het bestaande apparaat en monteer de vaste zitting van de controller
3. Label en verwijder bestaande draden
Om het aansluiten van de nieuwe besturing te vergemakkelijken, markeert u de draden van de wanddoos voordat u ze van het bestaande apparaat verwijdert.
Bij producten met schroefaansluiting markeert u de draad van de schroef met een andere kleur.
|
Model
|
SMT-U-1CDPW3
|
SMT-U-1CDPG3
|
|
Kleur
|
Wit
|
Grijs
|
|
|

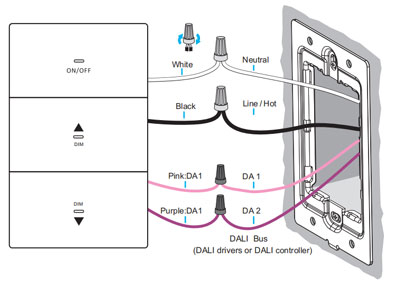

Opmerking 1: Detecteert automatisch de DALI-bus en schakelt op intelligente wijze de ingebouwde busvoeding in of uit.
Opmerking 2: De dimmer en DALI-driver/decoder zijn onafhankelijk aangesloten op de ingangsvoeding (netspanning)
5、

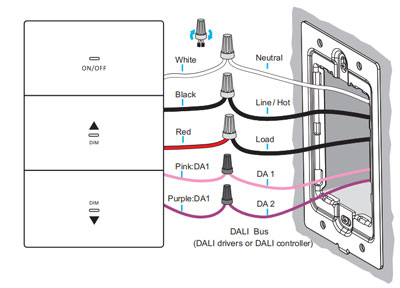

Sluit de dimmer aan (2)
|
Model
|
SMT-U-1CRDPW2
|
SMT-U-1CRDPG2
|
|
Kleur
|
Wit
|
Grijs
|
Enkelpolige bedrading (Deze modellen ondersteunen enkelpolige bedrading.)
|
|
Opmerking 1: Detecteert automatisch de DALI-bus en schakelt op intelligente wijze de ingebouwde busvoeding in of uit.
Opmerking 2: Sluit de AC-ingangsdraad (L) van de DALI-driver aan op de belastingsdraad (rood) van de dimmer.
Probleemoplossing:
Als de dimmer wel start, maar de DALI-driver niet, controleer dan of de fasedraad en de neutrale draad bij de ingang van de dimmer (of DALI-driver) zijn omgedraaid.

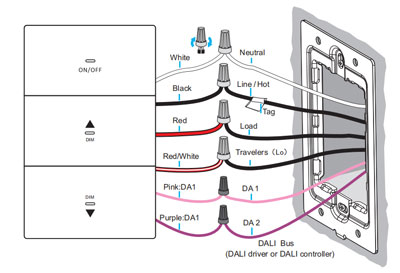

6、 Sluit de dimmer aan (3)
|
Model
|
SMT-U-1CRDPW2
|
SMT-U-1CRDPG2
|
|
Kleur
|
Wit
|
Grijs
|
3-weg bedrading (Deze modellen ondersteunen 3-weg bedrading.)
|
|
|
7、 Monteer de dimmer
Druk en klik op zijn plaats om de installatie te voltooien |
8、 Schakel de stroom in bij de stroomonderbreker
|
9、

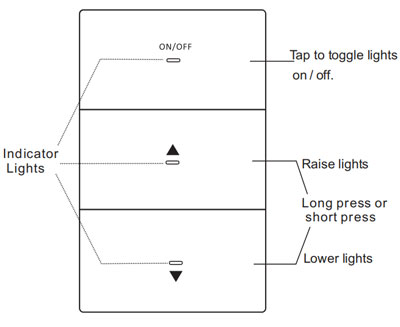

Dimmer instellen
|
Let op: Wanneer de dimknop (lang indrukken) de maximale of minimale helderheid bereikt, knippert het indicatielampje langzaam. |
Aanpassing van de lage trim
|

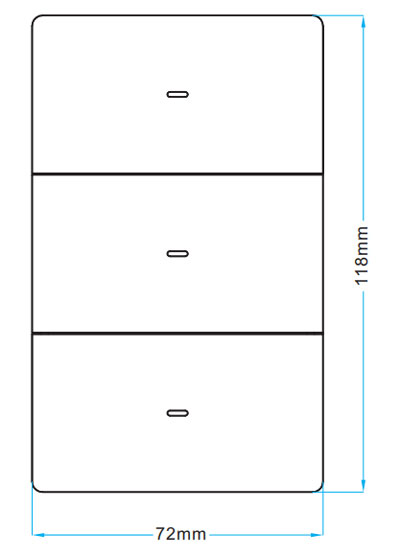

10、 Productdimensie
|
|
|
|
|
|
