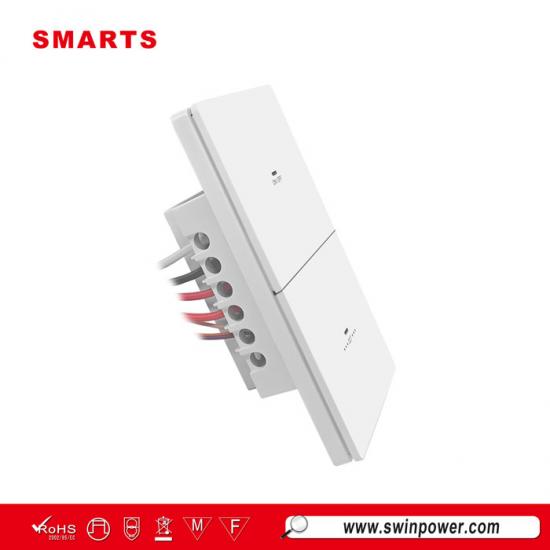

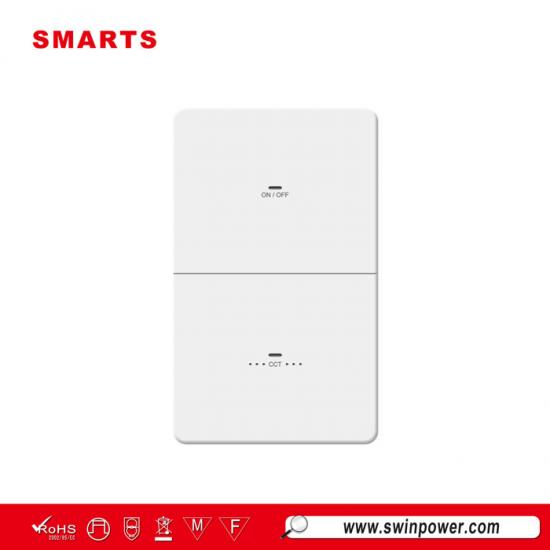

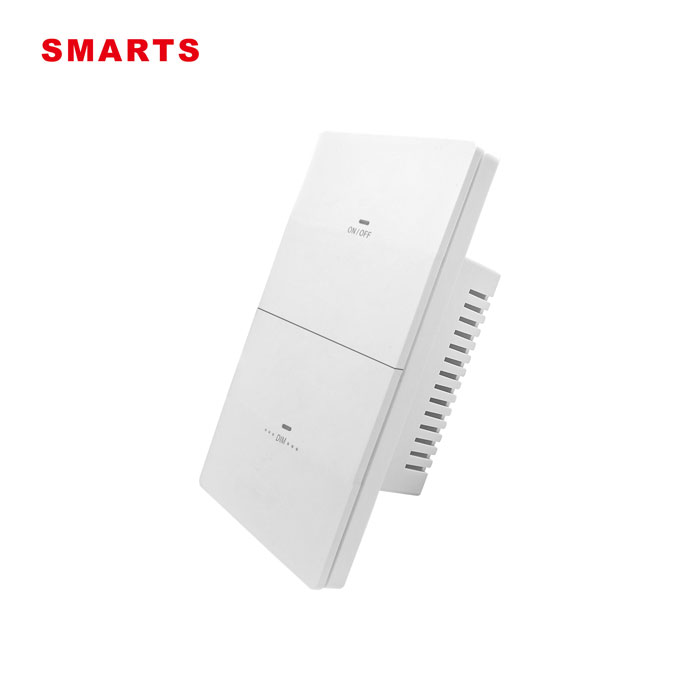

100 277v 2 kanaals 0 10v dimmerregeling voor 12 volt led-verlichting

100 277v 2 kanaals 0 10v dimmerregeling voor 12 volt led-verlichting

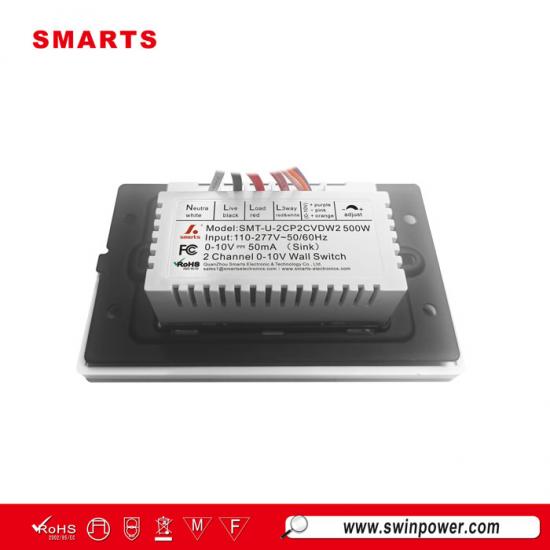

Specificatie

Lees dit aandachtig door voordat u met de installatie begint.

110-277 V~50/60 Hz
Maximale capaciteit (beperkt door wat het eerst wordt bereikt)

1. Schakel de stroom uit bij de stroomonderbreker

WAARSCHUWING: GEVAAR VOOR ELEKTRISCHE SCHOKKEN. Kan ernstig letsel of de dood tot gevolg hebben. Schakel de stroom uit via de stroomonderbreker of zekering voordat u met de installatie begint.

2. Verwijder het bestaande apparaat en monteer de vaste zitting van de controller

3. Label en verwijder bestaande draden

Om het aansluiten van de nieuwe besturing te vergemakkelijken, markeert u de draden van de wanddoos voordat u ze van het bestaande apparaat verwijdert.
Bij producten met schroefaansluiting markeert u de draad van de schroef met een andere kleur.

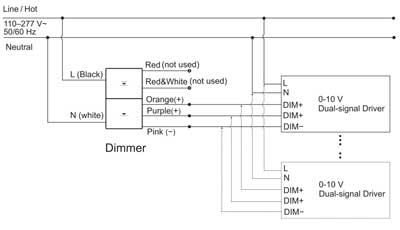

Let op: De dimmer en de 0-10V ballast/driver zijn onafhankelijk aangesloten op de ingangsvoeding (netspanning).

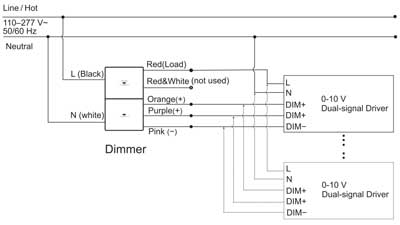

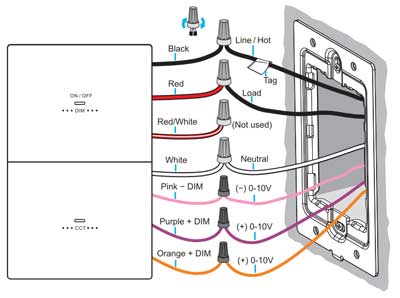

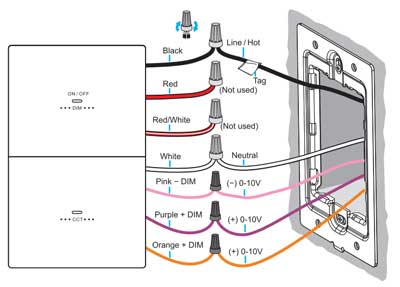

Eenvoudige bedrading

Let op: sluit de AC-ingangsdraad (L) van de 0-10V ballast/driver aan op de belastingdraad (rood) van de dimmer.
Probleemoplossing:
Als de dimmer wel start, maar de 0-10V ballast/driver niet, controleer dan of de fasedraad en de neutrale draad bij de ingang van de dimmer (of 0-10V ballast/driver) zijn omgedraaid.

5、 Sluit de dimmer aan (2)

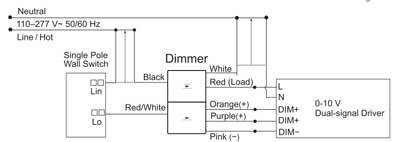

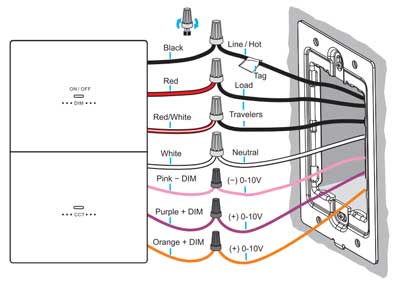

3-weg bedrading

Let op: Gebruik een standaard enkelpolige schakelaar die kan worden gecombineerd met een controller om een dubbel controle schakelsysteem te vormen

8、 Dimmer instellen

9、 Productdimensie
